| Ana | |
|---|---|

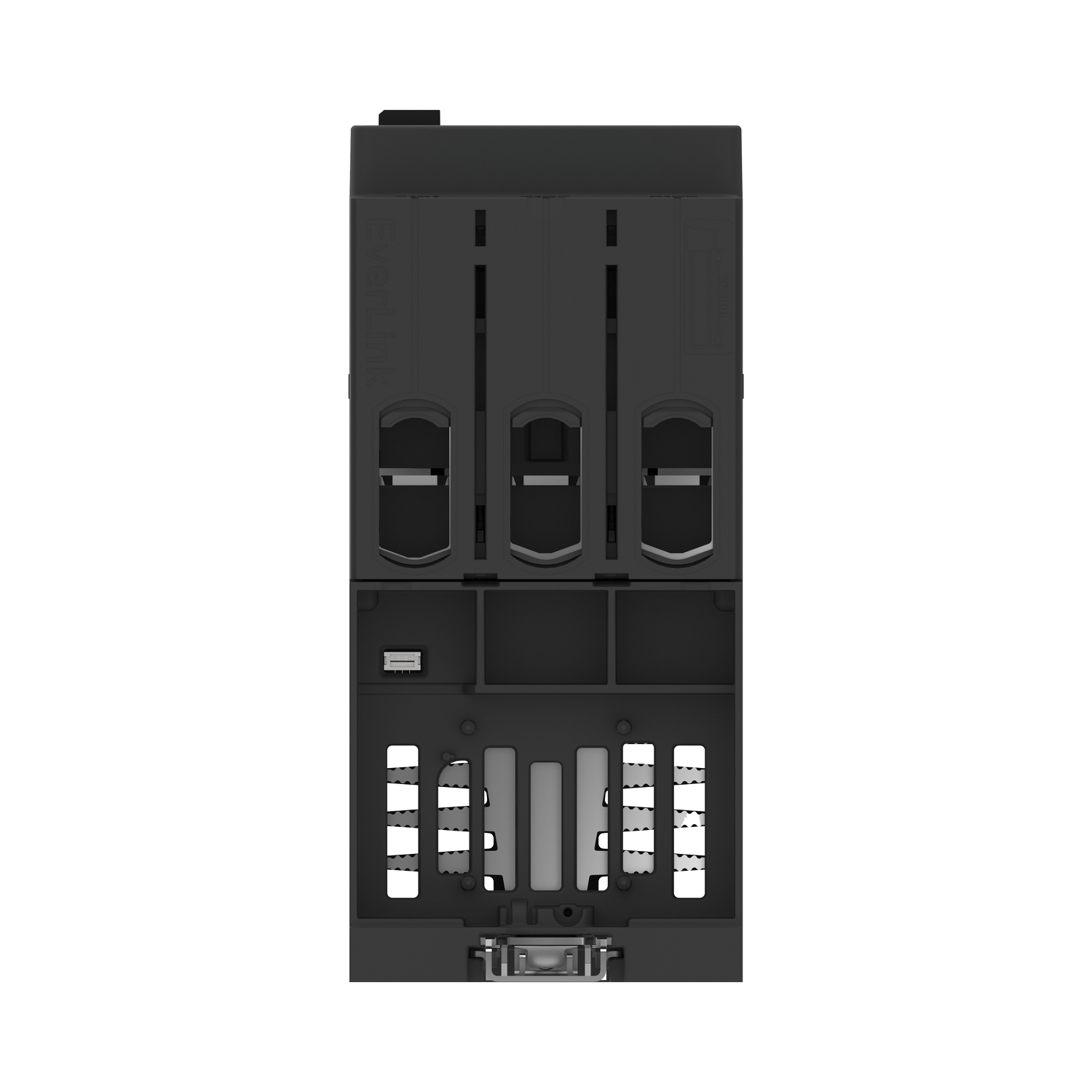

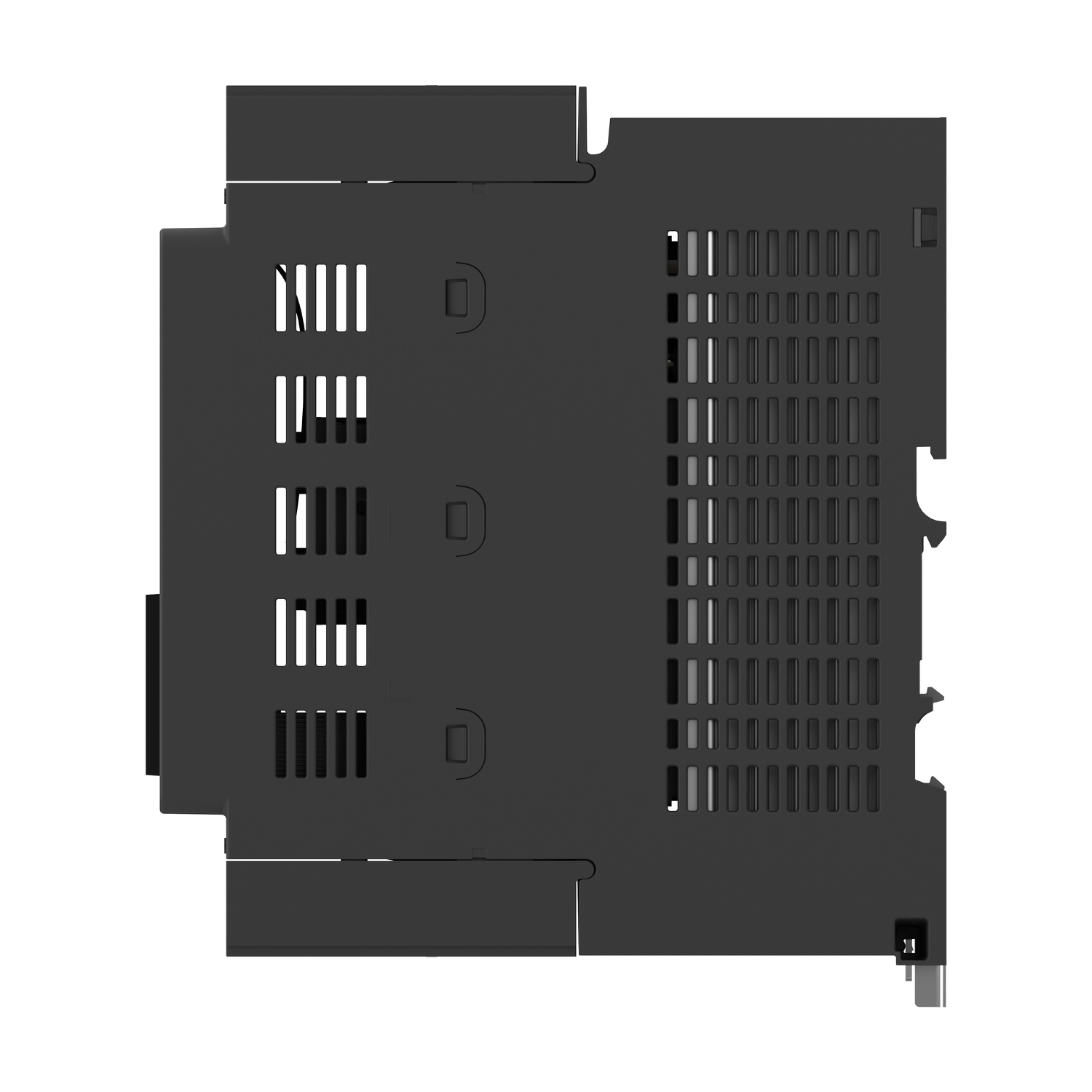

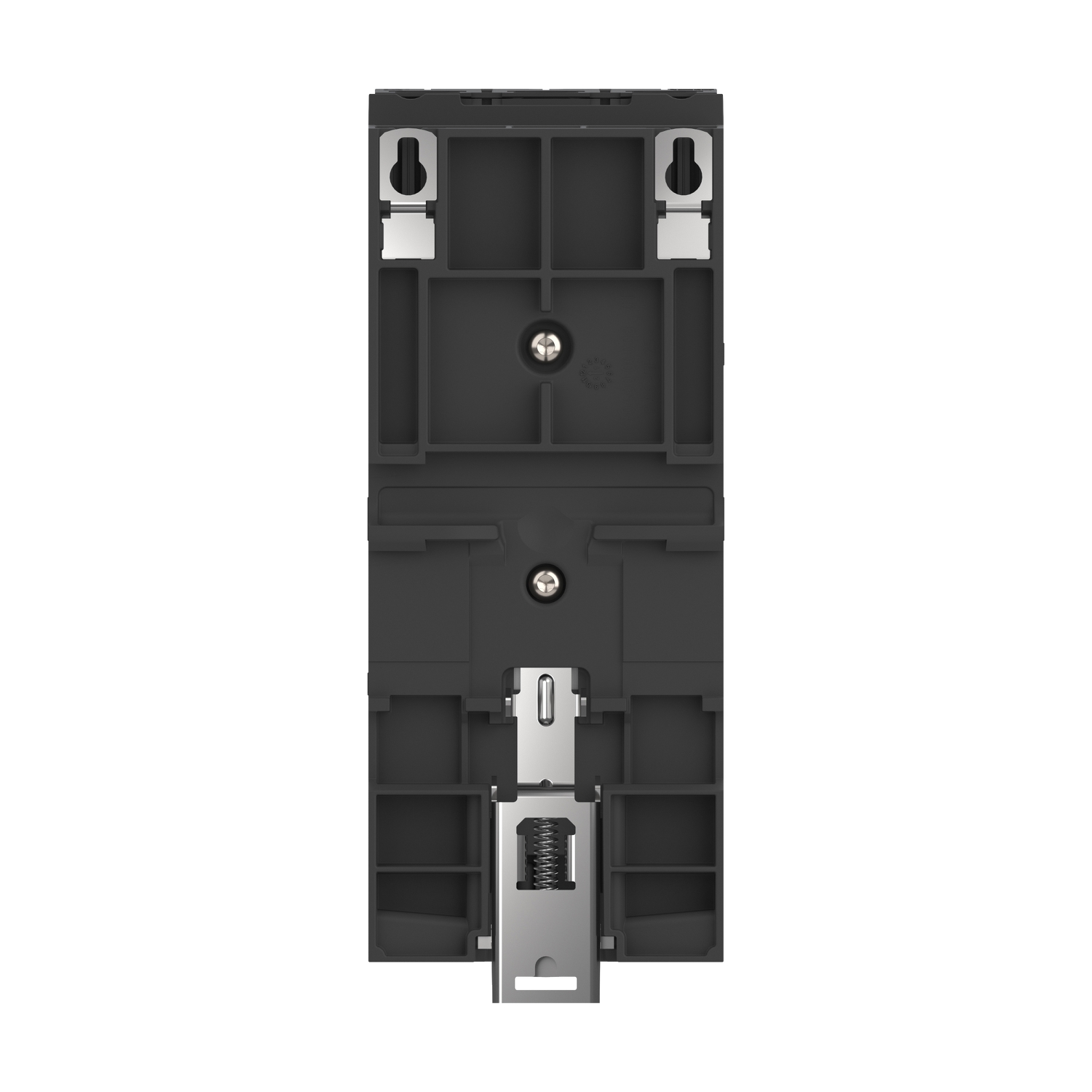

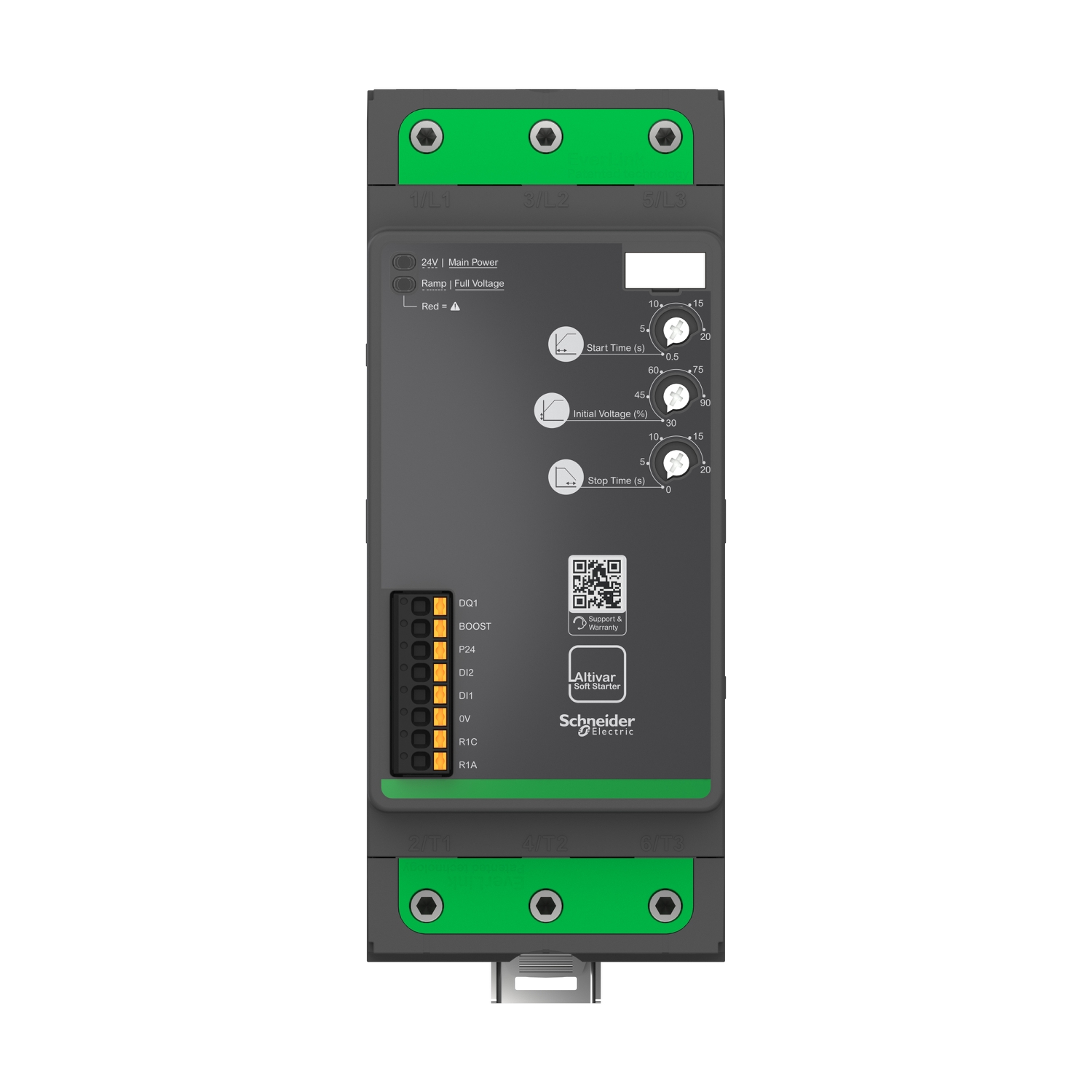

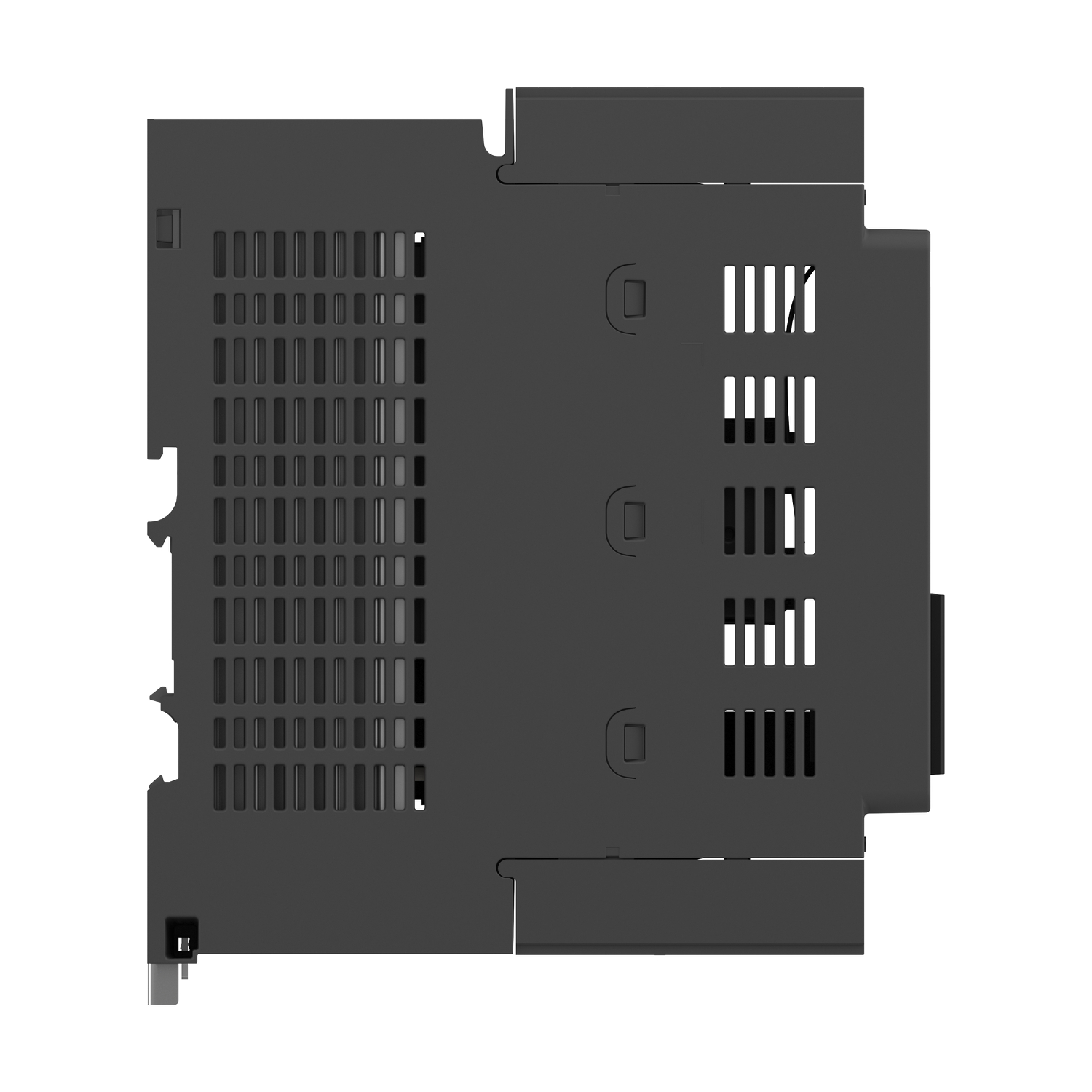

| Ürün serisi | Altivar Soft Starter ATS130 |
| Ürün ya da bileşen tipi | Yumuşak yolverici |
| ürün varış yeri | Asenkron motorlar |
| ürüne özel uygulama | Basit makine |
| Ürün grubu | ATS130 |
| fazların ağ sayısı | 3 faz |
| kullanım kategorisi | AC-53A |
| Ue power supply voltage | 200...480 V % - 15...10 |
| power supply frequency | 50...60 Hz +/- 5 Hz |
| [Ie] nominal çalışma akımı | 80 A in line 40 °C) |
| Service factor at Ie | 100 |
| Eğitim faaliyeti | Yanlış |
| IP koruma derecesi | IP20 |
| motor gücü kW | 22 kW -de 230 V normal şart 45 kW -de 400 V normal şart 45 kW -de 440 V normal şart |
| motor gücü hp | 25 hp -de 200 V normal şart 25 hp -de 208 V normal şart 30 hp -de 230 V normal şart 60 hp -de 460 V normal şart 60 hp -de 480 V normal şart |
| Tamamlayıcı | |
|---|---|
| Overload current profile | 300 % Ie for 5 s |
| yüklü faktör | 70 % |
| Operating cycles/hour | 25 cyc/h |
| Minimum motor current | 20 % Ie |
| cihaz bağlantısı | In line |
| [Us] control circuit voltage | 24 V DC +/- 10 % |
| Control power | 21.6 W starting and stopping 3 W steady state |
| Entegre motor aşırı yük koruması | Yanlış |
| koruma tipi | Faz hatası: mains Termal koruma: yolverici Bypass error: yolverici Control voltage Us: yolverici |
| [In] Rated current pwr loss specifctn | 80 A |
| Güç kaybı statik akımı bağımsız | 3 W |
| Aygıt başına güç kaybı akıma bağlı | 16 W |
| Power loss during starting | 512 W 300 % Ie |
| Standartlar | EN/IEC 60947-4-2 UL 60947-4-2 IEC 60664-1 |
| Ürün sertifikaları | CE UKCA CCC RCM EAC |
| İşaretleme | CE CCC UKCA RCM EAC |
| kontrol devresi gerilimi | 24 V DC |
| Dijital giriş sayısı | 3 |
| Dijital giriş tipi | (DI) digital input, 10 kOhm (DI2) digital input, 10 kOhm (BOOST) digital input, 10 kOhm |
| giriş uyumluluğu | Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2 |
| Dijital giriş lojiği | Digital input 0 Durumunda: 0...< 5 V ve <= 0.2 mA 1 Durumunda: > 13 V, >= 0.5 mA |
| röle çıkış sayısı | 1 |
| röle çıkış tipi | Röle çıkışları R1A, R1C NA |
| minimum anahtarlama akımı | 2,5 mA -de 24 V DC için röle çıkışları |
| maksimum anahtarlama akımı | Direnç yükü üzerinde for röle çıkışları : 1 A 250 V AC 400000 cycles Direnç yükü üzerinde for röle çıkışları : 1 A 30 V DC 400000 cycles Endüktif yük üzerinde for röle çıkışları : 1 A 250 V AC cos phi = 0,4 100000 cycles Endüktif yük üzerinde for röle çıkışları : 1 A 30 V DC cos phi = 0,4 100000 cycles |
| Dijital çıkış sayısı | 1 |
| Dijital çıkış tipi | Non programmable digital output DQ1 <= 30 V 200 mA |
| ekran tipi | 1 LED (yeşil) için control power energized 1 LED (yellow and red) için motor operation phases, errors |
| Görüntü ekranı kullanılabilir | Yanlış |
| Çalışma konumu | Vertical +/- 30 degree |
| Yükseklik | 197 mm |
| Genişlik | 81 mm |
| Derinlik | 180 mm |
| Ürün ağırlığı | 2,3 kg |
| ASI için destek protokolü | Doğru |
| kullanılabilir işlev | Deceleration voltage ramp Boost |
| internal bypass | Doğru |
| material declaration | Doğru |
| Ortam | |
|---|---|
| kirletme derecesi | Seviye 2 |
| environmental class (during operation) | Without salt mist: 3C3 'e uygunIEC 60721-3-3 3S3 'e uygunIEC 60721-3-3 |
| Nominal yıldırım darbe dayanım gerilimi (Up) | 4 kV |
| [Ui] nominal yalıtım voltajı | 480 V |
| elektromanyetik uyumluluk | Iletimli ve yayılmalı emisyonlar seviye B 'e uygunIEC 60947-4-2 Short voltage interruptions seviye 3 'e uygunIEC 61000-4-11 Elektrostatik deşarj seviye 2 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 1 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi seviye 2 'e uygunIEC 61000-4-4 Oscillatory waves immunity seviye 3 'e uygunIEC 61000-4-12 Gerilim/akım darbesi seviye 2 'e uygunIEC 61000-4-5 Conducted disturbances, induced by radiofrequency fields seviye 1 'e uygunIEC 61000-4-6 |
| çalışma için ortam hava sıcaklığı | -10…40 °C (olmadan) 40…60 °C (°C başına % 2 akım düşüşüyle) |
| Depolama ortam koşulları | -25…70 °C |
| Pil tasarım ömrü | -40…70 °C |
| çalışma yüksekliği | 0...1000 m olmadan 1000...4000 m her 100 m için %1 |
| bağıl nem | 5…95 % non condensing without dripping water 'e uygunIEC 60068-2-3 |
| Titreşimsel stres altında maksimum hızlanma (çalışma sırasında) | 9...200 Hz²de 10 m/sn |
| Titreşimli yük altında maksimum hızlanma (depolama sırasında) | 9...200 Hz²de 10 m/sn |
| Titreşimli yük altında maksimum hızlanma (taşıma sırasında) | 9...200 Hz²de 10 m/sn |
| Titreşimli yük altında maksimum sapma (çalışma sırasında) | 3 mm at 2-9 Hz |
| Titreşimli yük altında maksimum sapma (depolama sırasında) | 3 mm at 2-9 Hz |
| Titreşimli yük altında maksimum sapma (taşıma sırasında) | 3 mm at 2-9 Hz |
| Darbe etkisi altında maksimum hızlanma (çalışma sırasında) | 100 m/sn² 11 ms'de |
| Darbe yükü altında maksimum hızlanma (depolama sırasında) | 100 m/sn² 11 ms'de |
| Darbe yükü altında maksimum hızlanma (taşıma sırasında) | 100 m/sn² 11 ms'de |
| Paketleme üniteleri | |
|---|---|
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 8,500 cm |
| Package 1 Width | 27,000 cm |
| Package 1 Length | 28,000 cm |
| Package 1 Weight | 2,560 kg |
| Unit Type of Package 2 | S06 |
| Number of Units in Package 2 | 28 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 81,000 kg |
| Sözleşme garantisi | |
|---|---|
| Garanti | 18 ay |
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
