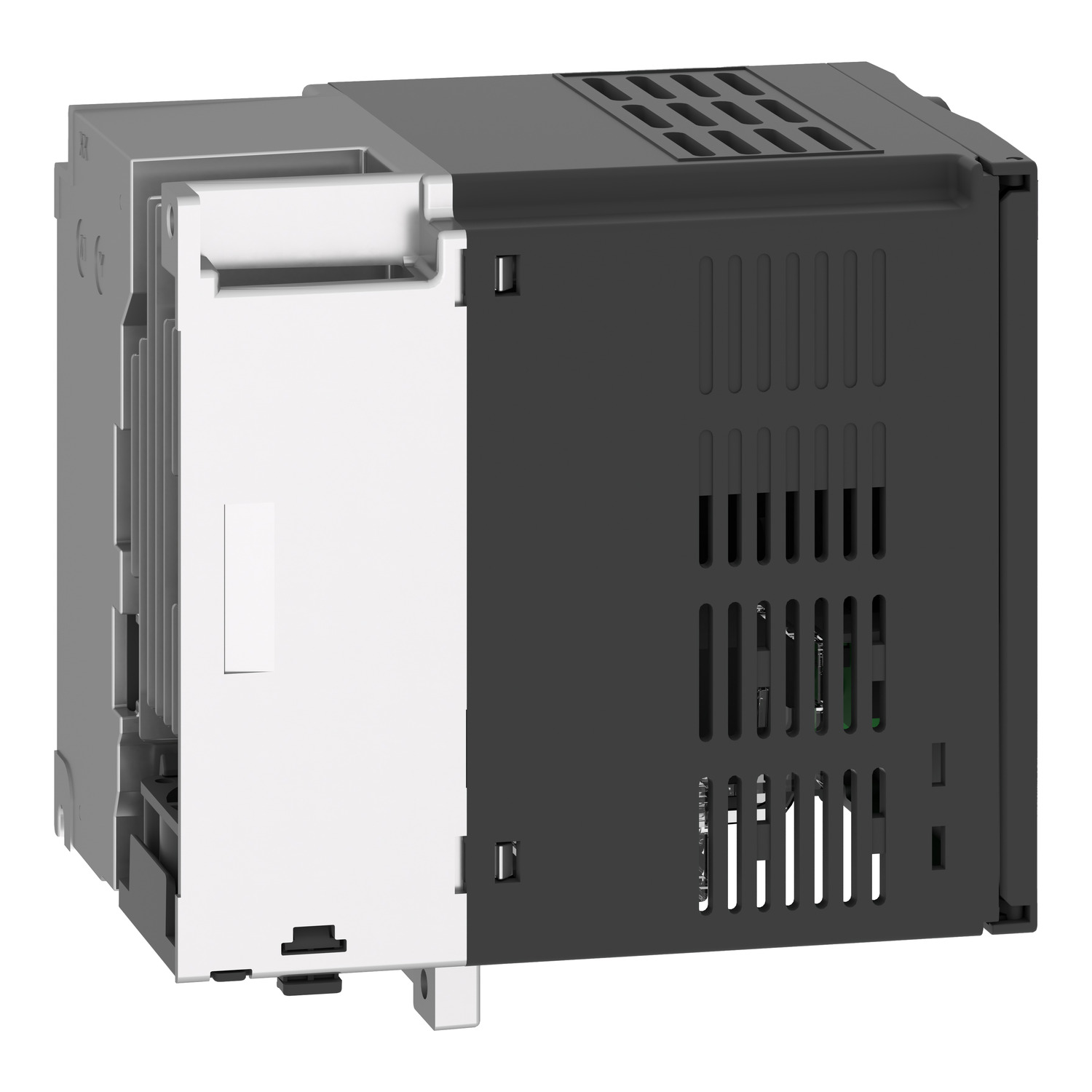

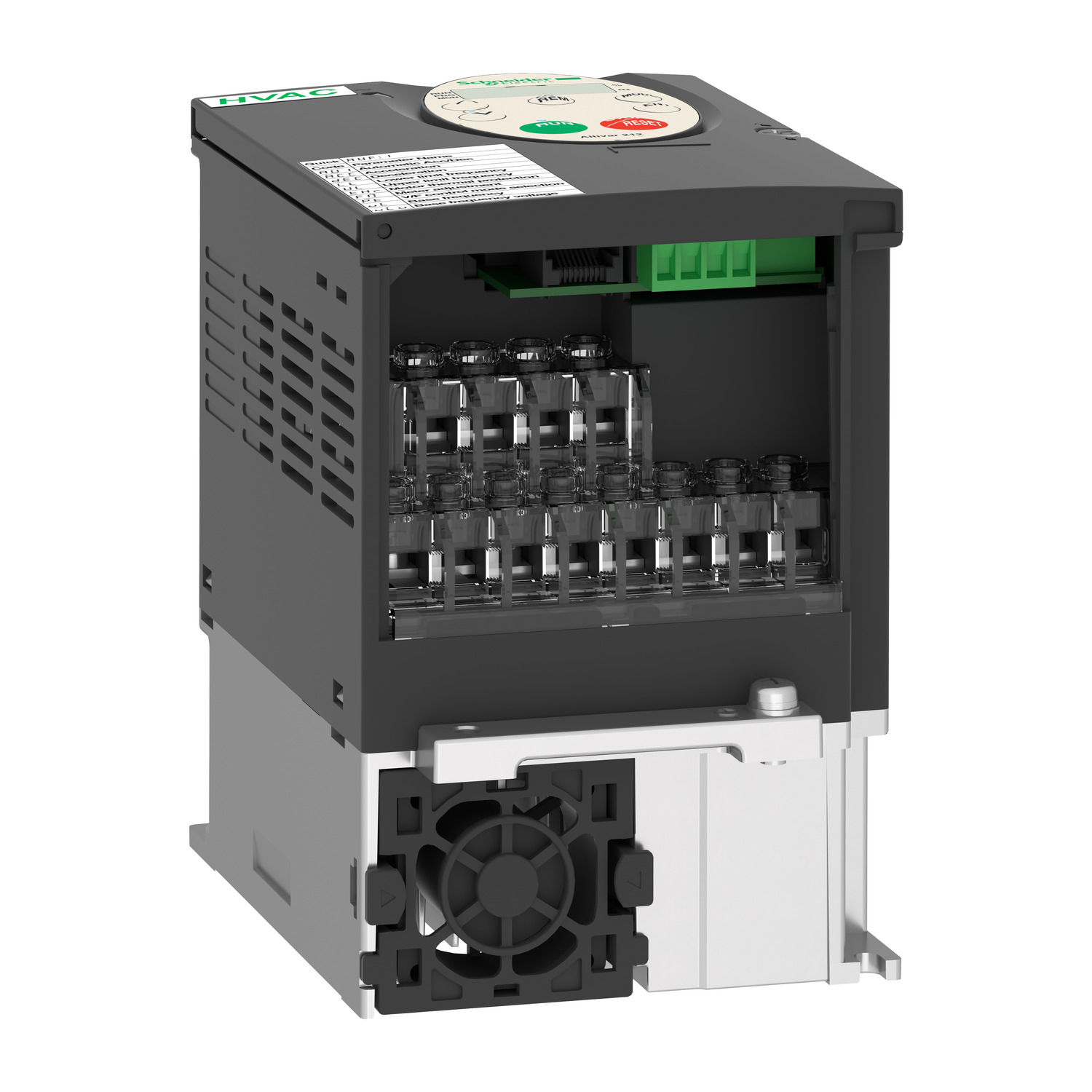

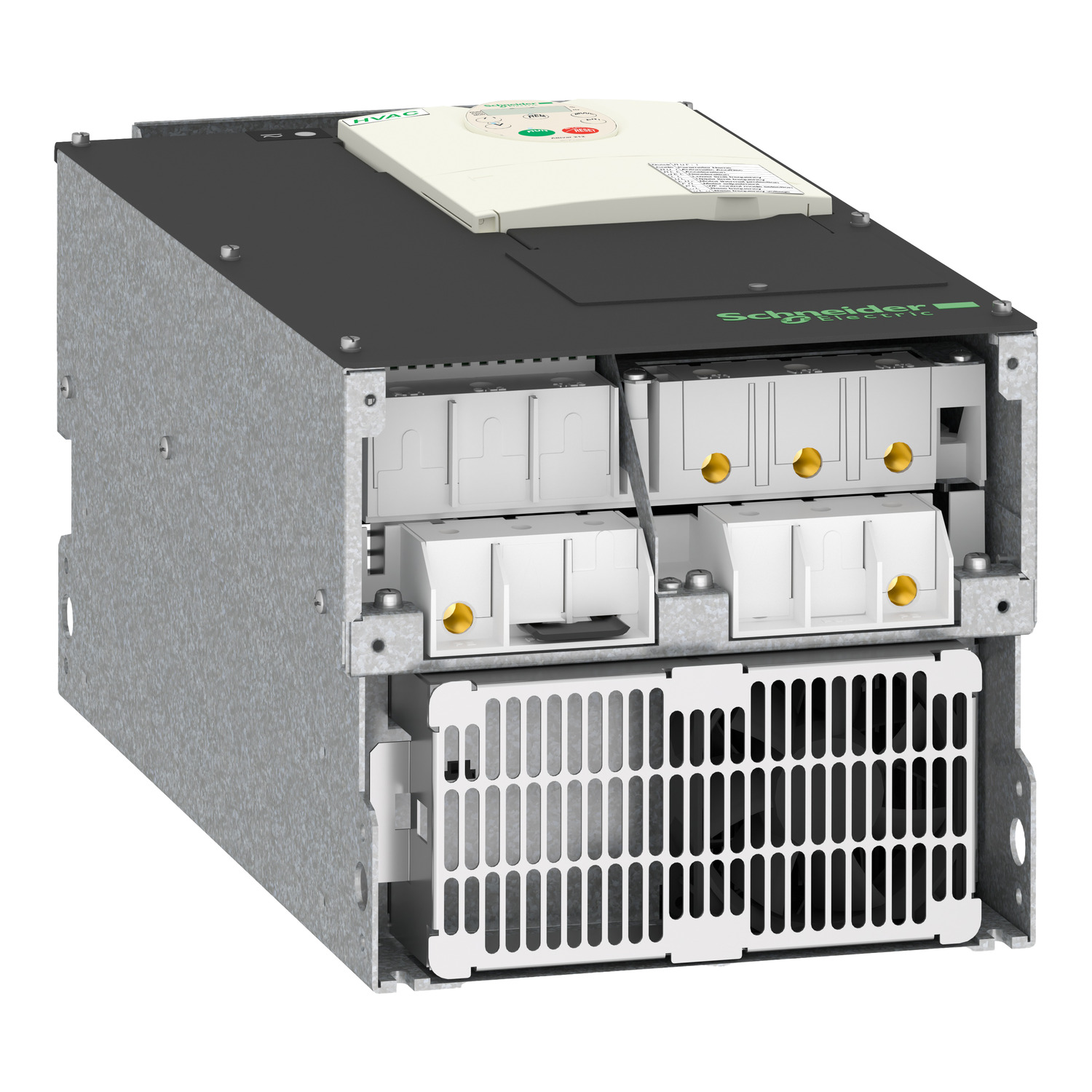

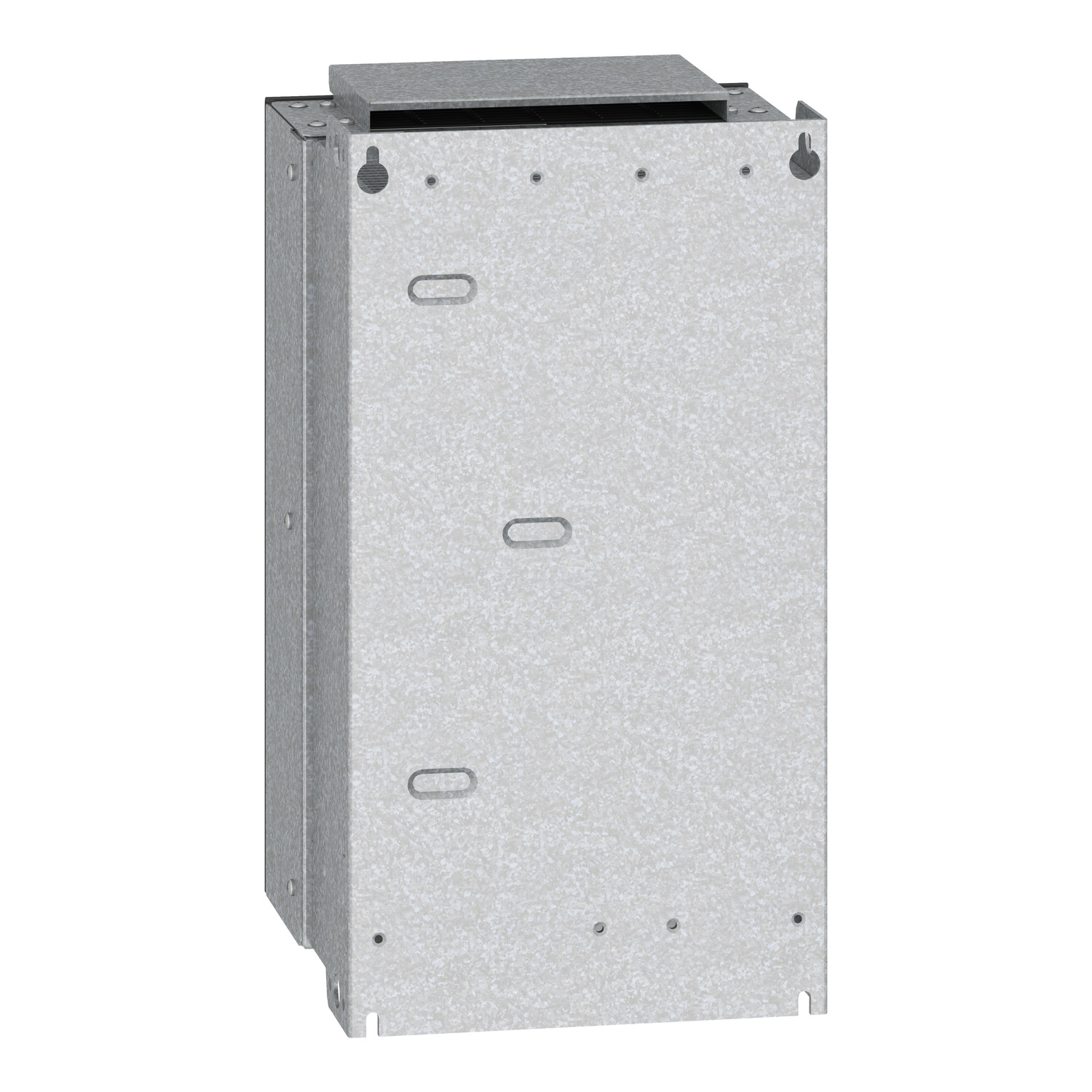

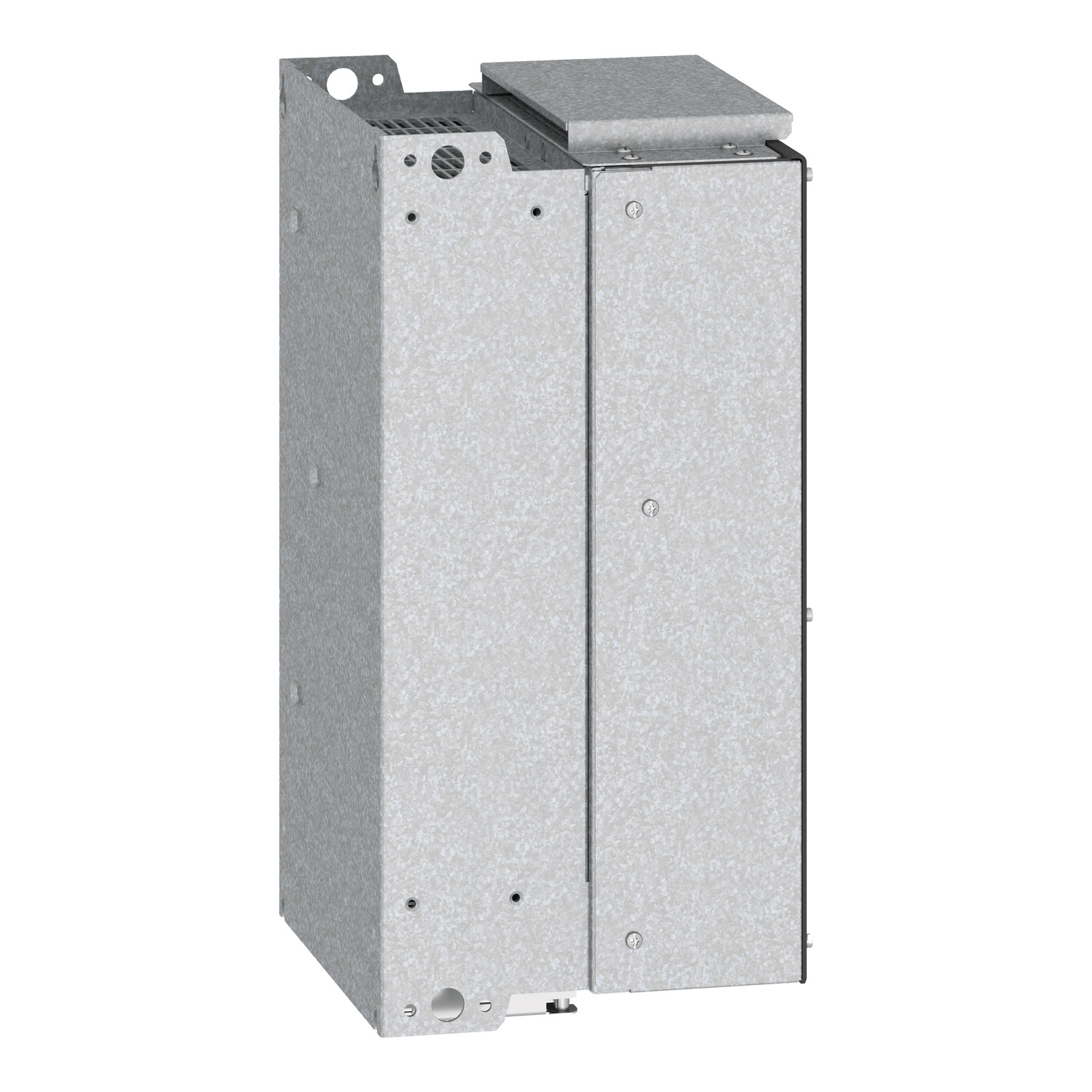

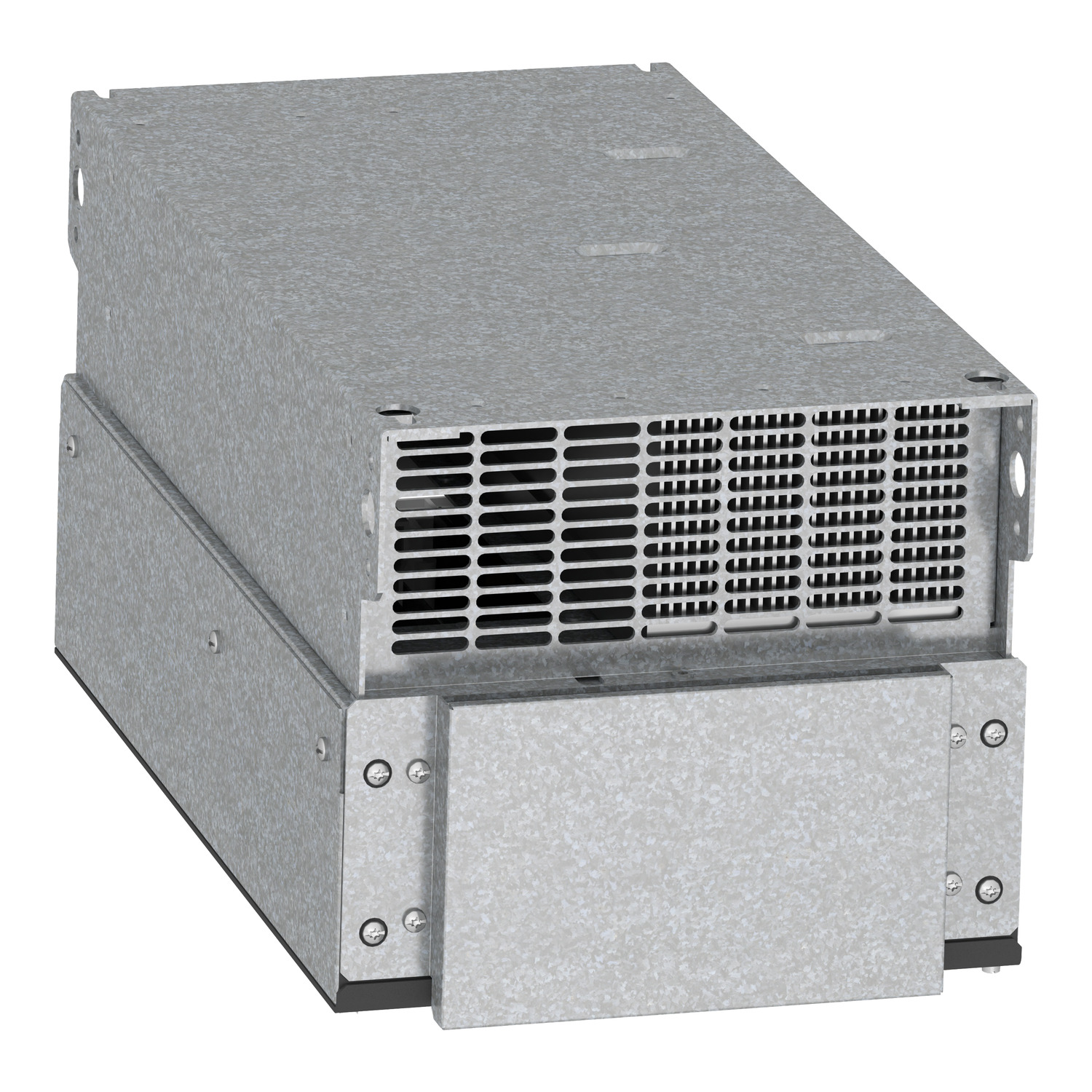

| Ana | |
|---|---|
| Ürün grubu | ATV212 |
| ürün varış yeri | Asenkron motorlar |
| fazların ağ sayısı | 3 faz |
| motor gücü kW | 22 kW |
| motor gücü hp | 30 hp |
| besleme gerilimi limitleri | 323…528 V |
| besleme frekansı | 50...60 Hz - 5...5 % |
| hat akımı | 33,1 A -de 480 V 41,6 A -de 380 V |
| Ürün serisi | Altivar 212 |
| Ürün ya da bileşen tipi | Değişken hızlı sürücü |
| ürüne özel uygulama | HVAC'da pompalar ve havalandırır |
| haberleşme port protokolü | Modbus LonWorks APOGEE FLN BACnet METASYS N2 |
| [Us] nominal besleme gerilimi | 380...480 V % - 15...10 |
| EMC filtresi | Sınıf C2 EMC filtresi entegre |
| IP koruma sınıfı | IP21 |
| Tamamlayıcı | |
|---|---|
| görünen güç | 33,2 kVA -de 380 V |
| sürekli çıkış akımı | 43,5 A -de 380 V 43,5 A -de 460 V |
| maksimum geçici akım | 47,9 A için 60 s |
| hız kontrol cihazı çıkış frekansı | 0,5…200 Hz |
| hız aralığı | 1…10 |
| hız doğruluğu | Nominal kaymanın +/- % 10'u 0,2 Tn - Tn |
| yerel sinyalleme | DC veriyolu enerjili: 1 LED (kırmızı) |
| çıkış gerilimi | <= güç besleme gerilimi |
| yalıtım | Güç ve kontrol arasındaki elektrik |
| kablonun tipi | Montaj kitsiz: 1 tel(ler)IEC kablosu -de 45 °C, bakır 90 °C / XLPE/EPR Montaj kitsiz: 1 tel(ler)IEC kablosu -de 45 °C, bakır 70 °C / PVC Bir UL Tip 1 kit ile: 3 tel(ler)UL 508 kablosu -de 40 °C, bakır 75 °C / PVC |
| elektrikli bağlantı | VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: terminal 2,5 mm² / AWG 14 L1/R, L2/S, L3/T: terminal 50 mm² / AWG 1/0 |
| sıkma torku | 0,6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) 24 N.m, 212 lb.in (L1/R, L2/S, L3/T) |
| besleme | Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 A, koruma tipi: aşırı yük ve kısa devre koruması Dahili besleme: 24 V DC (21…27 V), <200 A, koruma tipi: aşırı yük ve kısa devre koruması |
| örnekleme süresi | 2 ms +/- 0,5 msn F gizli 2 ms +/- 0,5 msn R gizli 2 ms +/- 0,5 msn RES gizli 3,5 ms +/- 0,5 msn VIA analog 22 ms +/- 0,5 msn VIB analog |
| yanıt süresi | FM 2 ms, tolerans +/- 0,5 msn için analog çikislar FLA, FLC 7 ms, tolerans +/- 0,5 msn için gizli çikislar FLB, FLC 7 ms, tolerans +/- 0,5 msn için gizli çikislar RY, RC 7 ms, tolerans +/- 0,5 msn için gizli çikislar |
| doğruluk | +/- % 0,6 (VIA) 60 °C sıcaklık değişimi için +/- % 0,6 (VIB) 60 °C sıcaklık değişimi için +/- 1 % (FM) 60 °C sıcaklık değişimi için |
| doğrusallık hatası | VIA: maksimum değerin +/- % 0,15'i için giriş VIB: maksimum değerin +/- % 0,15'i için giriş FM: +/- % 0,2 için çıkış |
| analog çıkış tipi | FM anahtar-yapılandırılabilir gerilim 0...10 V DC, empedans: 7620 Ohm, çözünürlük 10 bit FM anahtar-yapılandırılabilir akım 0...20 mA, empedans: 970 Ohm, çözünürlük 10 bit |
| Dijital çıkış tipi | Yapılandırılabilir röle lojiki: (FLA, FLC) NA - 100000 cycles Yapılandırılabilir röle lojiki: (FLB, FLC) NK - 100000 cycles Yapılandırılabilir röle lojiki: (RY, RC) NA - 100000 cycles |
| minimum anahtarlama akımı | 3 mA -de 24 V DC için yapılandırılabilir röle lojiki |
| maksimum anahtarlama akımı | 5 A -de 250 V AC üzerinde dirençli yük - cos phi = 1 - L/R = 0 msn (FL, R) 5 A -de 30 V DC üzerinde dirençli yük - cos phi = 1 - L/R = 0 msn (FL, R) 2 A -de 250 V AC üzerinde endüktif yük - cos phi = 0,4 - L/R = 7 msn (FL, R) 2 A -de 30 V DC üzerinde endüktif yük - cos phi = 0,4 - L/R = 7 msn (FL, R) |
| Dijital giriş tipi | F programlanabilir 24 V DC, ile seviye 1 PLC, empedans: 4700 Ohm R programlanabilir 24 V DC, ile seviye 1 PLC, empedans: 4700 Ohm RES programlanabilir 24 V DC, ile seviye 1 PLC, empedans: 4700 Ohm |
| Dijital giriş lojiği | Pozitif lojik (kaynak) (F, R, RES), <= 5 V (durum 0), >= 11 V (durum 1) Negatif lojik (blok) (F, R, RES), >= 16 V (durum 0), <= 10 V (durum 1) |
| dielektrik gücü | 3535 V DC toprak ve güç terminalleri arasında 5092 V DC kontrol ve güç terminalleri arasında |
| yalıtım direnci | >= 1 mOhm 1 dakika için 500 V DC |
| frekans çözünürlüğü | Ekran birimi: 0,1 Hz Analog giriş: 0,024/50 Hz |
| haberleşme hizmeti | Tek kayıtları yaz (06) Cihaz tanımlamasını oku (43) Bekleme kayıtlarını oku (03) maksimum 2 word Çoklu kayıtları yaz (16) maksimum 2 word 0,1 - 100 sn arasında zaman aşımı Engellenebilir izleme |
| seçenek kartı | Haberleşme kartı için LonWorks |
| W cinsinden güç dağılımı | 626 W |
| hava akışı | 214 m3/h |
| işlevsellik | Orta |
| özel uygulama | HVAC |
| Variable speed drive application selection | Building - HVAC compressor for scroll Building - HVAC fan Building - HVAC pump |
| Motor power range AC-3 | 15…25 kW -de 380…440 V 3 faz 15…25 kW -de 480…500 V 3 faz |
| Motor yolverici tipi | Hız kontrol cihazı |
| Dijital çıkış sayısı | 2 |
| analog giriş sayısı | 2 |
| analog giriş tipi | VIA anahtar-yapılandırılabilir gerilim: 0...10 V DC 24 V maks, empedans: 30000 Ohm, çözünürlük 10 bit VIB yapılandırılabilir gerilim: 0...10 V DC 24 V maks, empedans: 30000 Ohm, çözünürlük 10 bit VIB yapılandırılabilir PTC prob: 0...6 prob, empedans: 1500 Ohm VIA anahtar-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 10 bit |
| analog çıkış sayısı | 1 |
| fiziksel arayüz | 2 telli RS 485 |
| konnektör tipi | 1 RJ45 1 açık stil |
| iletim hızı | 9600 bps veya 19200 bps |
| iletim çerçevesi | RTU |
| adreslerin sayısı | 1…247 |
| veri biçimi | 8 bit, 1 durdurma, tek çift veya yapılandırılabilir parite yok |
| polarizasyon tipi | Empedans yok |
| asenkron motor kontrol profili | Gerilim/frekans oranı, 2 nokta Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f Gerilim/frekans oranı, otomatik IR dengeleme (U/f + otomatik Uo) Sensörsüz akı vektör kontrolü, standart Gerilim/frekans oranı, 5 nokta |
| tork doğruluğu | +/- 15 % |
| geçici aşırı moment | 120 % nominal motor torku +/- 10 % için 60 s |
| hızlanma ve yavaşlama rampaları | Yüke bağlı otomatik 0,01 - 3200 sn arasında ayrı olarak doğrusal ayarlanabilir |
| motor kayma kompanzasyonu | Ayarlanabilir Gerilim/frekans oranı motor kontrolünde geçerli değil Otomatik her türlü yük |
| anahtarlama frekansı | 6...16 kHz ayarlanabilir 8...16 kHz değer kaybı faktörü ile |
| nominal anahtarlama frekansı | 8 kHz |
| durana kadar frenleme | DC enjeksiyon ile |
| Şebeke frekansı | 47,5...63 Hz |
| muhtemel hat Isc | 22 kA |
| koruma tipi | Aşırı ısınmaya karşı koruma: sürücü Termal güç aşaması: sürücü Motor fazları arasındaki kısa devre: sürücü Giriş faz kesmeleri: sürücü Çıkış fazları ve toprak arasındaki aşırı akım: sürücü DC veriyolunda aşırı gerilimler: sürücü Kontrol devresinde kesme: sürücü Hız limitini aşmaya karşı: sürücü Hat besleme aşırı gerilimi veya düşük gerilimi: sürücü Hat besleme düşük gerilimi: sürücü Giriş faz kaybına karşı: sürücü Termal koruma: motor Motor fazı kesme: motor PTC probları ile: motor |
| Genişlik | 240 mm |
| Yükseklik | 420 mm |
| Derinlik | 214 mm |
| Ürün ağırlığı | 26,4 kg |
| Ortam | |
|---|---|
| kirletme derecesi | 3 'e uygunIEC 61800-5-1 |
| IP koruma derecesi | IP20 üst parçada kapakta kapama plakası olmadan 'e uygunIEC 61800-5-1 IP20 üst parçada kapakta kapama plakası olmadan 'e uygunIEC 60529 IP21 'e uygunIEC 61800-5-1 IP21 'e uygunIEC 60529 IP41 üst parçada 'e uygunIEC 61800-5-1 IP41 üst parçada 'e uygunIEC 60529 |
| titreşim direnci | 1,5 mm (f= 3…13 Hz) 'e uygunIEC 60068-2-6 1 gn (f= 13…200 Hz) 'e uygunEN/IEC 60068-2-8 |
| darbe dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| çevresel özellik | Sınıf 3C1 'e uygunIEC 60721-3-3 Sınıf 3S2 'e uygunIEC 60721-3-3 |
| gürültü seviyesi | 59,9 dB 'e uygun86/188/EEC |
| çalışma yüksekliği | 1000...3000 m Köşe Topraklı tip dağıtım ağları için 2000 m ile sınırlandırılmıştır 100 m başına % 1 akım düşüşüyle <= 1000 m olmadan |
| bağıl nem | 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3 |
| çalışma için ortam hava sıcaklığı | -10…40 °C (olmadan) 40…50 °C (değer kaybı faktörü ile) |
| Çalışma konumu | Dikey +/- 10 derece |
| Ürün sertifikaları | C-Tick UL NOM 117 CSA |
| İşaretleme | CE |
| Standartlar | IEC 61800-3 ortam 1 kategori C2 IEC 61800-3 ortam 1 kategori C2 EN 61800-3 kategori C3 IEC 61800-3 kategori C2 IEC 61800-3 IEC 61800-3 ortam 2 kategori C2 IEC 61800-5-1 IEC 61800-3 ortam 1 kategori C3 IEC 61800-3 ortam 2 kategori C3 IEC 61800-3 ortam 1 kategori C1 IEC 61800-3 kategori C3 IEC 61800-3 ortam 2 kategori C3 IEC 61800-3 kategori C2 IEC 61800-3 ortam 2 kategori C1 IEC 61800-3 IEC 61800-3 ortam 1 kategori C3 IEC 61800-5-1 IEC 61800-3 ortam 2 kategori C2 UL Tip 1 IEC 61800-3 ortam 1 kategori C1 EN 55011 sınıf A grup 1 IEC 61800-3 ortam 2 kategori C1 |
| montaj stili | Soğutma bloklu |
| elektromanyetik uyumluluk | Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5 Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunIEC 61000-4-11 |
| düzenleme döngüsü | Ayarlanabilir PI regülatör |
| Depolama ortam koşulları | -25…70 °C |
| Paketleme üniteleri | |
|---|---|
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 41 cm |
| Package 1 Width | 38,5 cm |
| Package 1 Length | 51 cm |
| Package 1 Weight | 13,5 kg |
| Sözleşme garantisi | |
|---|---|
| Garanti | 18 months |
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
