| Ana | |
|---|---|
| seri | PowerLogic |

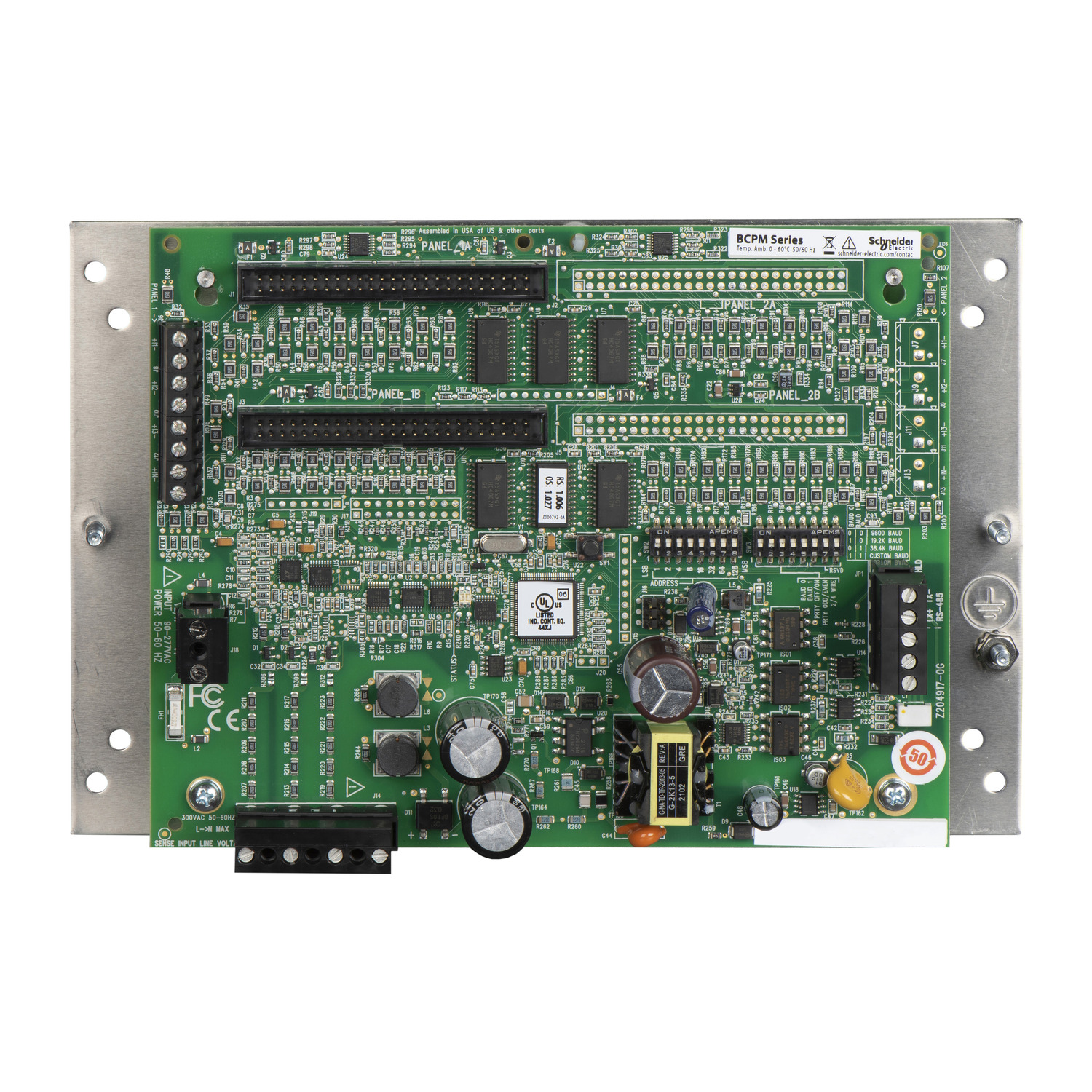

| ürün adı | PowerLogic BCPM |
| Ürün ya da bileşen tipi | Çok devreli enerji ölçüm cihazı |
| Ürün grubu | BCPMA |
| Model type | Gelişmiş |
| güç izleme | Temel donanımlar |
| enerji yönetimi | Alt faturalama ve maliyet bölüşümü |
| cihaz uygulaması | Alt faturalandırma |
| güç kalitesi analizi | gerilim düşüşü ve artışı tespit etme |
| ölçümün tipi | Gerilim Akım Frekans Etkin güç Güç faktörü Aktif enerji |
| [Us] nominal besleme gerilimi | 90...277 V AC 50/60 Hz +/- 1 % |
| Şebeke frekansı | 60 Hz 50 Hz |
| Tamamlayıcı | |
|---|---|
| current transformer input | Katı çekirdekli CT 100 A84 x |
| güncelleme süresi | 1,8 s |
| ölçüm gerilimi | 90…277 V fazdan nötre 150…480 V faz-faz |
| ölçüm doğruluğu | Dal akımı 2 % 0,25…2 A Dal akımı 0,01 2…100 A Şebeke akımı 3 % %1…100 Şebeke akımı 3 % %2…100 Gerilim 0,01 90…277 V |
| örnekleme hızı | Döngü başına 256 örnek |
| bağlantı aralığı | 18 mm |

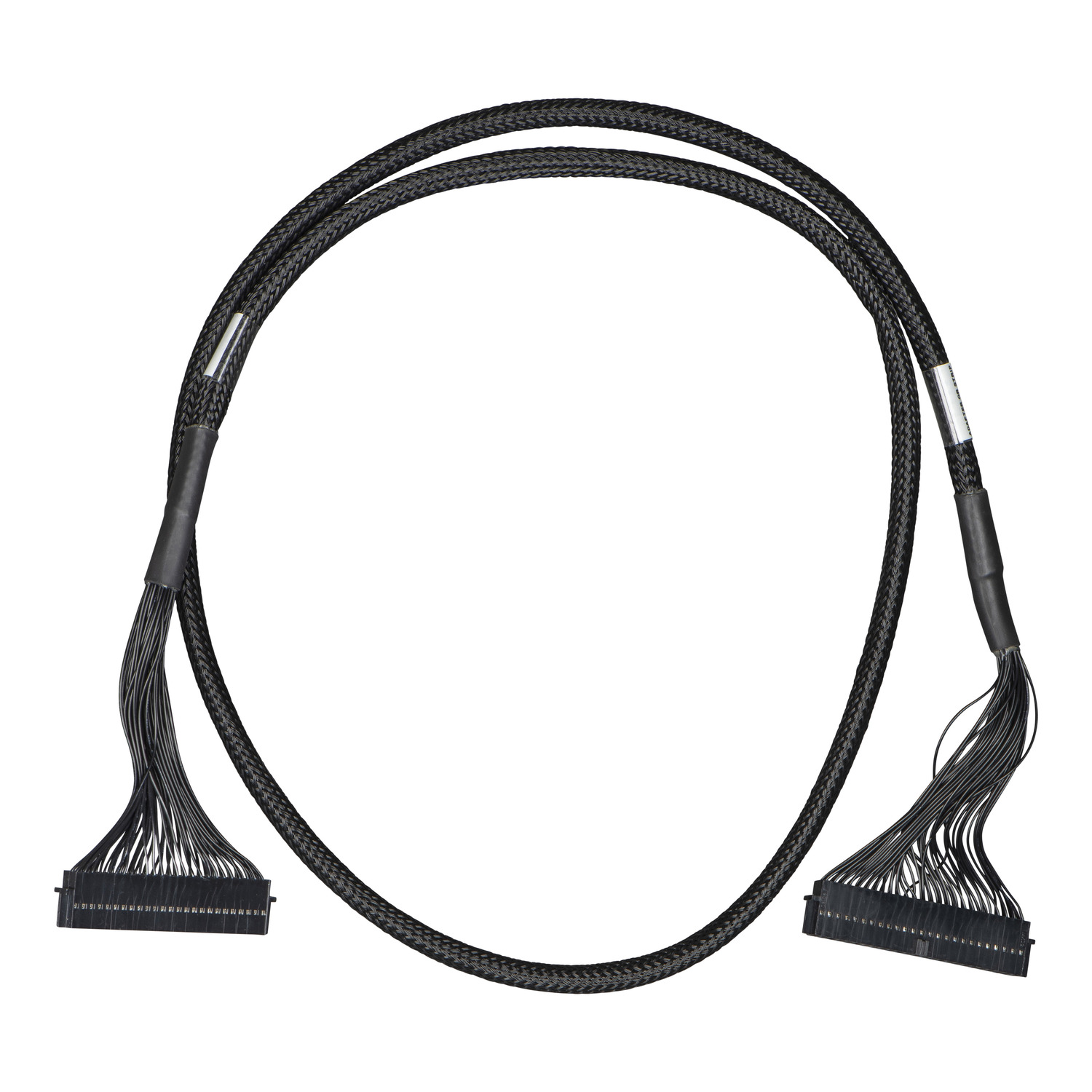

| sağlanan ekipman | 84 x akım trafosu 4 x kablolar |
| haberleşme port protokolü | Modbus RTU |
| haberleşme port desteği | RS485 |
| veri iletişimi | Yüksek akım alarmı Düşük-düşük akım alarmı Aşırı gerilim alarmı Düşük akım alarmı Yetersiz gerilim alarmı Yüksek-yüksek akım alarmı |
| Ortam | |
|---|---|
| Montaj Tipi | Panel montajlı |
| montaj desteği | Panel Muhafaza |
| bağıl nem | 0…95 % -de 0…60 °C |
| Depolama ortam koşulları | -40…70 °C |
| çalışma yüksekliği | 3000 m |
| Standartlar | ANSI C12.1 UL 508 IEC 61036 EN 61010 |
| ürün sertifikaları | UL |
| Genişlik | 288 mm |
| Yükseklik | 146 mm |
| Ürün ağırlığı | 1,5 kg |
| Paketleme üniteleri | |
|---|---|
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 15,2 cm |
| Package 1 Width | 30,5 cm |
| Package 1 Length | 50,8 cm |
| Package 1 Weight | 4,591 kg |
| Sözleşme garantisi | |
|---|---|
| Garanti | 18 ay |
