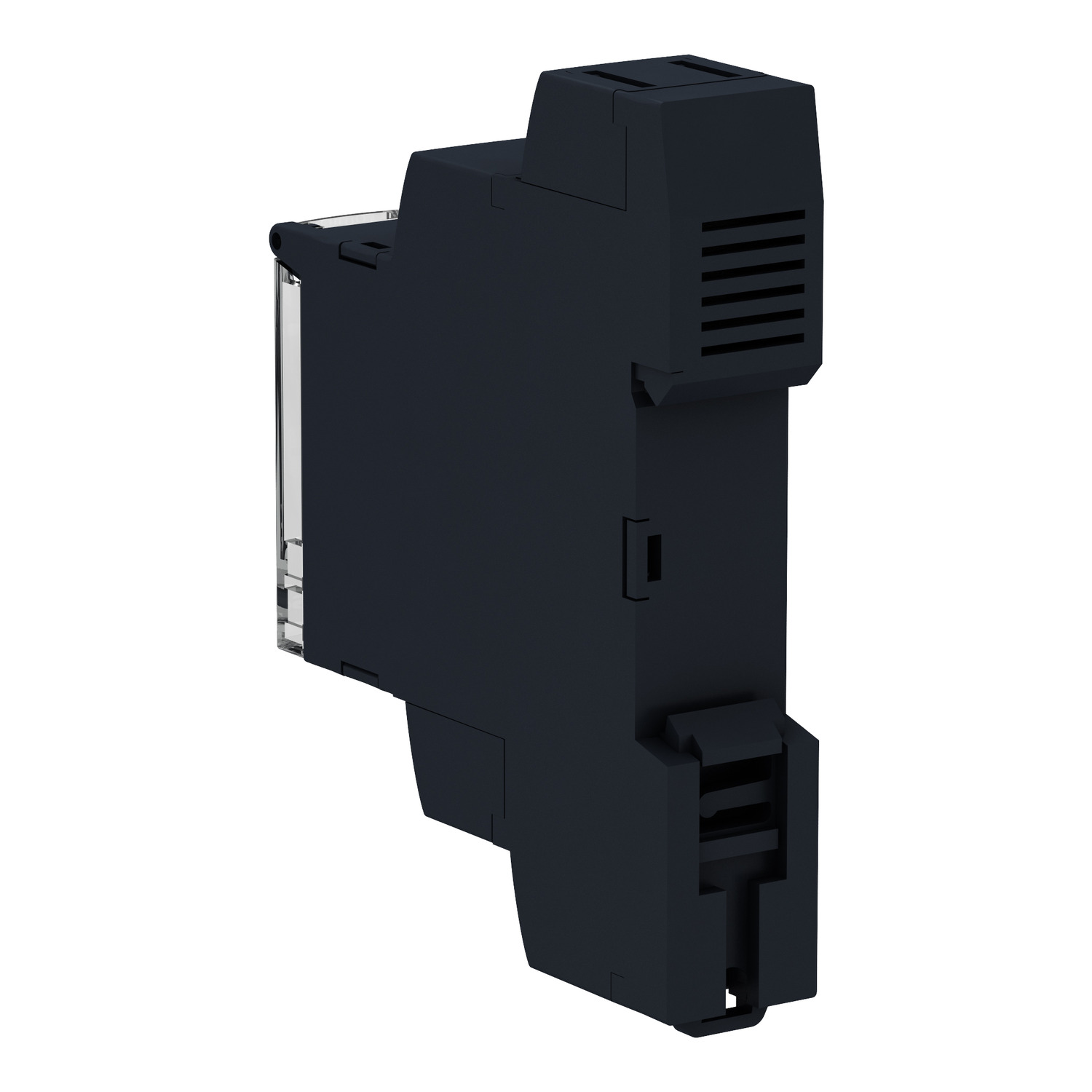

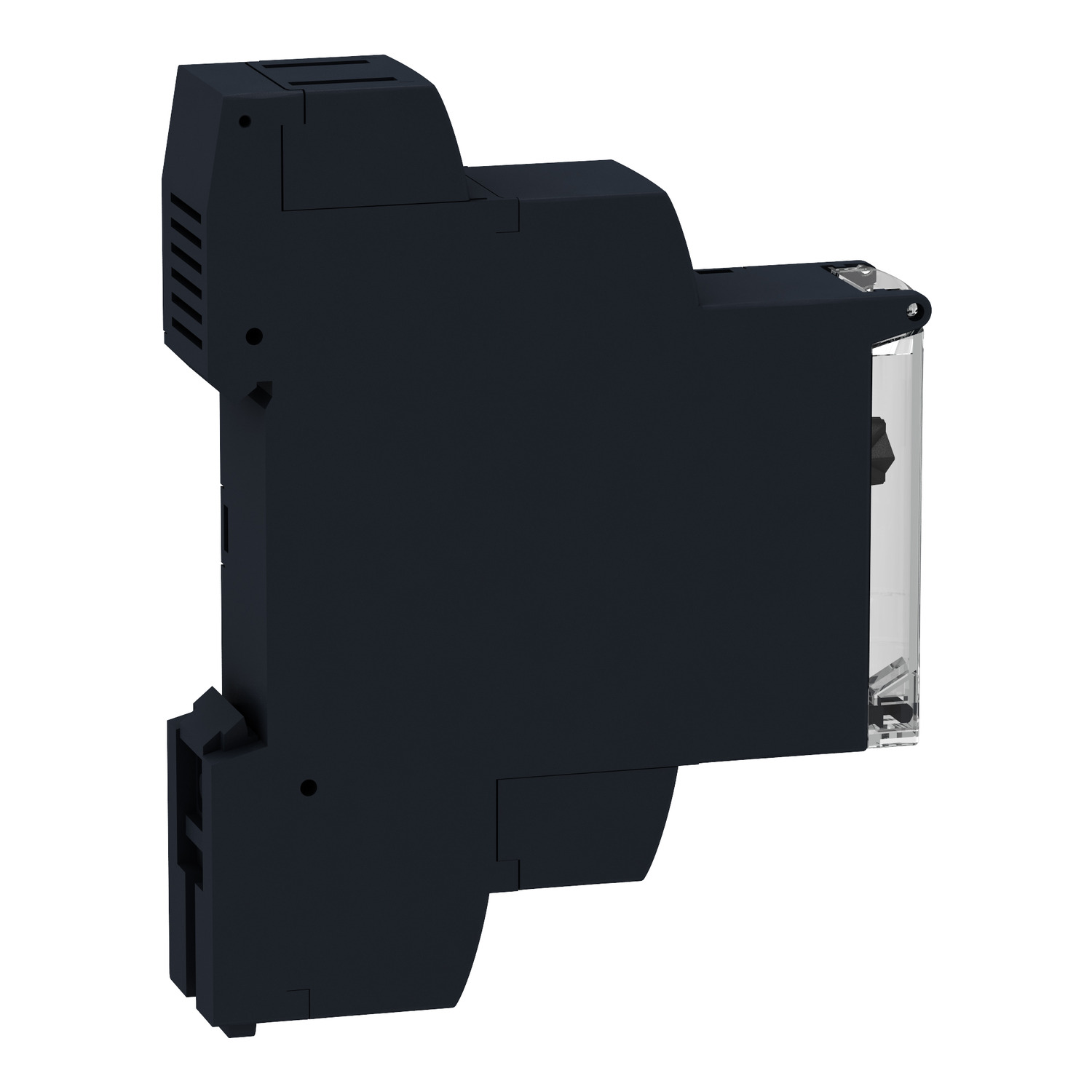

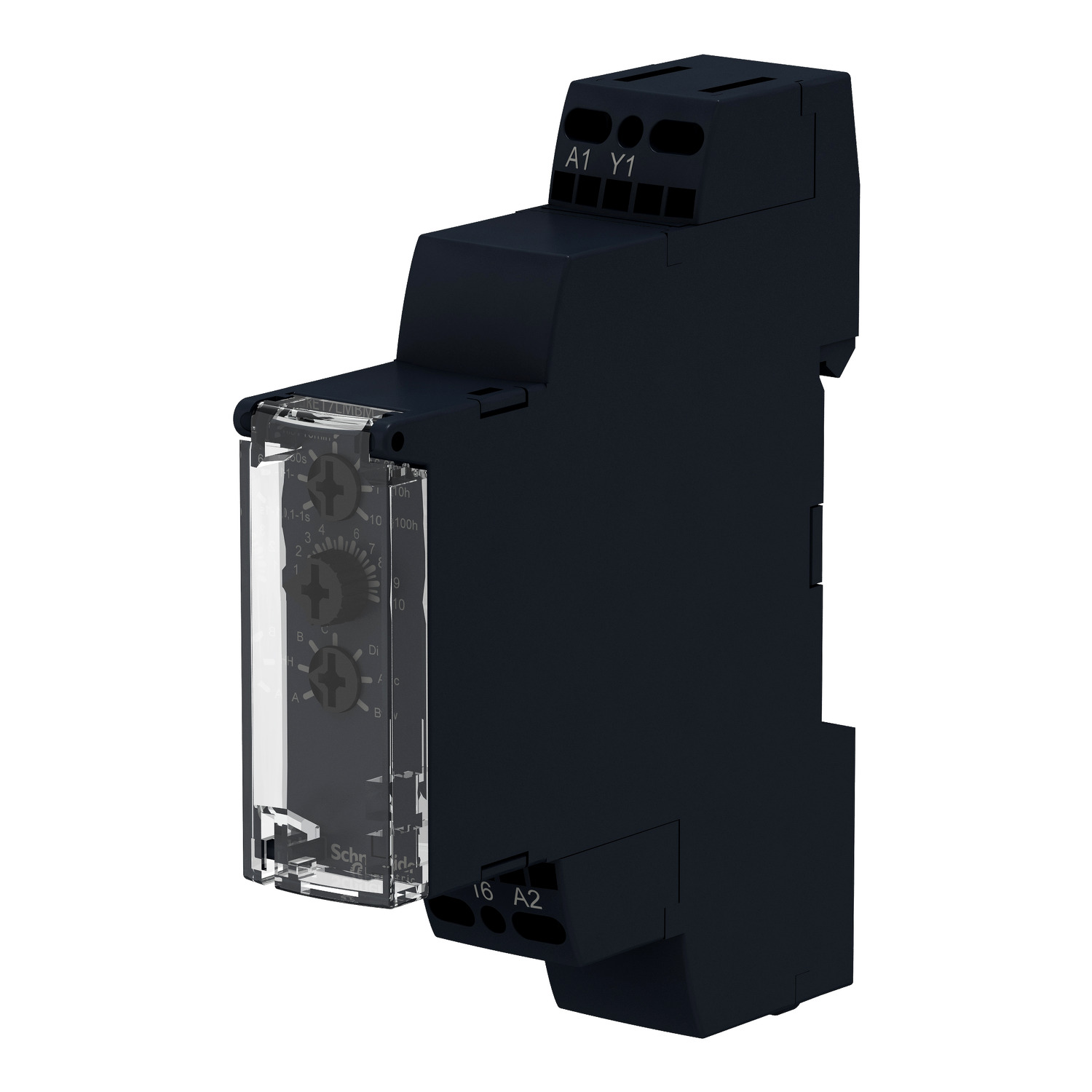

| Ana | |
|---|---|
| Ürün serisi | Harmony Zamanlayıcı Röleleri |
| Ürün ya da bileşen tipi | Çok işlevli röle |
| Dijital çıkış tipi | Solid state |
| Genişlik | 17,5 mm |
| bileşen adı | RE17L |
| zaman gecikmesi tipi | Güç açma gecikmesi Açma gecikmesi ve kapatma gecikmesi Yazdırma aralığı Kapatma gecikmesi Simetrik yanıp sönme |
| zaman gecikme aralığı | 1...10 s 6...60 s 6...60 min 1...10 h 10...100 h 1...10 min 0.1...1 s |
| nominal çıkış akımı | 0,7 A |
| Tamamlayıcı | |
|---|---|
| kontrol tipi | Selektör anahtarı ön panel |
| [Us] nominal besleme gerilimi | 24...240 V AC 50/60 Hz |
| gerilim aralığı | 0,85...1,1 Us |
| besleme frekansı | 50...60 Hz +/- 5 % |
| release of input voltage | 8 V |
| control signal pulse width | 0,05 sn tipik |
| yalıtım direnci | 100 MOhm -de 500 V DC 'e uygunIEC 60664-1 |
| [Uimp] nominal darbe dayanım voltajı | 5 kV süresince 1,2/50 µs |
| power on delay | 100 ms |
| bağlantılar - terminaller | Vidalı terminaller, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) katı kablo uçsuz Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu |
| sıkma torku | 0,6…1 N.m 'e uygunIEC 60947-1 |
| dielektrik gücü | 2,5 kV 1 mA/1 dakika 50 Hz 'e uygunIEC 61812-1 |
| muhafaza malzemesi | Kendiliğinden sönen |
| tekrarlama doğruluğu | +/- % 0,5 'e uygunIEC 61812-1 |
| sıcaklık sapması | +/- % 0,05/°C |
| gerilim sapması | +/- % 0,2/V |
| zaman gecikmesinin ayar doğruluğu | Tam ölçeğin +/- % 10'u -de 25 °C 'e uygunIEC 61812-1 |
| sıfırlama süresi | 350 ms enerji kesmede tipik |
| yüklü faktör | 100 % |
| VA cinsinden güç tüketimi | 0…3 VA -de 240 V AC |
| W cinsinden güç tüketimi | 1,5 W -de 240 V DC |
| kesme kapasitesi | 0,5 A AC 'e uygunUL 0,7 A AC -de 20 °C |
| operating frequency | 10 Hz |
| maksimum çıkış akımı | 20 A |
| minimum anahtarlama akımı | 10 mA |
| Maksimum kaçak akımı | 5 mA |
| maksimum anahtarlama gerilimi | 250 V AC |
| Maksimum gerilim düşüşü | <4 V 3 telli <8 V 2 telli |
| elektrik dayanıklılığı | 100000000 cycles |
| İşaretleme | CE |
| atlama mesafesi | 4 kV/3 'e uygunIEC 60664-1 |
| güvenlik güvenilirlik verisi | MTTFd = 353,8 yıl B10d = 320000 |
| montaj konumu | Herhangi bir konum normal dikey montaj düzlemine bağlı |
| montaj desteği | 35 mm DIN rayı 'e uygunIEC 60715 |
| Ürün ağırlığı | 0,068 kg |
| Ek dağıtım | A, Ac, At, B, Bw, C, D, Dı, H, Ht |
| işlevsellik | Çok işlevli |
| Fonksiyon sayısı | 10 |
| uyumluluk kodu | RE17 |
| Ortam | |
|---|---|
| mikro kırılmalara bağışıklık | 20 ms |
| değer kaybı faktörü | 5 mA/°C |
| Standartlar | 2004/108/EC IEC 61000-6-2 IEC 61812-1 IEC 61000-6-4 IEC 61000-6-1 2006/95/EC IEC 61000-6-3 |
| Ürün sertifikaları | GL cULus CSA |
| Depolama ortam koşulları | -30…60 °C |
| çalışma için ortam hava sıcaklığı | -20…60 °C |
| IP koruma derecesi | IP20 'e uygunIEC 60529 (terminal bloğu) IP40 'e uygunIEC 60529 (muhafaza) IP50 'e uygunIEC 60529 (ön panel) |
| titreşim direnci | 20 m/s² (f= 10…150 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| bağıl nem | 93 % yoğuşmasız 'e uygunIEC 60068-2-30 |
| elektromanyetik uyumluluk | Elektrostatik deşarj bağışıklık testi: test seviyesi: 6 kV (kontakta) seviye 3 'e uygunIEC 61000-4-2 Elektrostatik deşarj bağışıklık testi: test seviyesi: 8 kV (havada) seviye 3 'e uygunIEC 61000-4-2 Elektromanyetik alanlara duyarlılık: test seviyesi: 10 V/m (80 MHz to 1 GHz) seviye 3 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi: test seviyesi: 1 kV (kapasitif bağlantı klipsi) seviye 3 'e uygunIEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi: test seviyesi: 2 kV (doğrudan) seviye 3 'e uygunIEC 61000-4-4 1,2/50 µs şok dalgaları bağışıklık testi: test seviyesi: 1 kV (diferansiyel mod) seviye 3 'e uygunIEC 61000-4-5 1,2/50 µs şok dalgaları bağışıklık testi: test seviyesi: 2 kV (ortak mod) seviye 3 'e uygunIEC 61000-4-5 Iletimli RF kesintileri: test seviyesi: 10 V (0,15...80 MHz) seviye 3 'e uygunIEC 61000-4-6 Gerilim düşüşleri ve kesintileri bağışıklık testi: test seviyesi: % 0 (1 çevrim) 'e uygunIEC 61000-4-11 Gerilim düşüşleri ve kesintileri bağışıklık testi: test seviyesi: % 70 (25/30 çevrim) 'e uygunIEC 61000-4-11 Iletimli ve yayılmalı emisyonlar: sınıf B 'e uygunEN 55022 |
| Paketleme üniteleri | |
|---|---|
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 2,8 cm |
| Package 1 Width | 7,8 cm |
| Package 1 Length | 9,4 cm |
| Package 1 Weight | 72,0 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 40 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 3,222 kg |
| Sözleşme garantisi | |
|---|---|
| Garanti | 18 ay |
