| Ana | |
|---|---|
| Ürün serisi | Harmony Kontrol Röleleri |
| röle tipi | Gerilim kontrol rölesi |
| Ürün ya da bileşen tipi | Gerilim kontrol rölesi |
| ürüne özel uygulama | Monofaze ve DC besleme için |

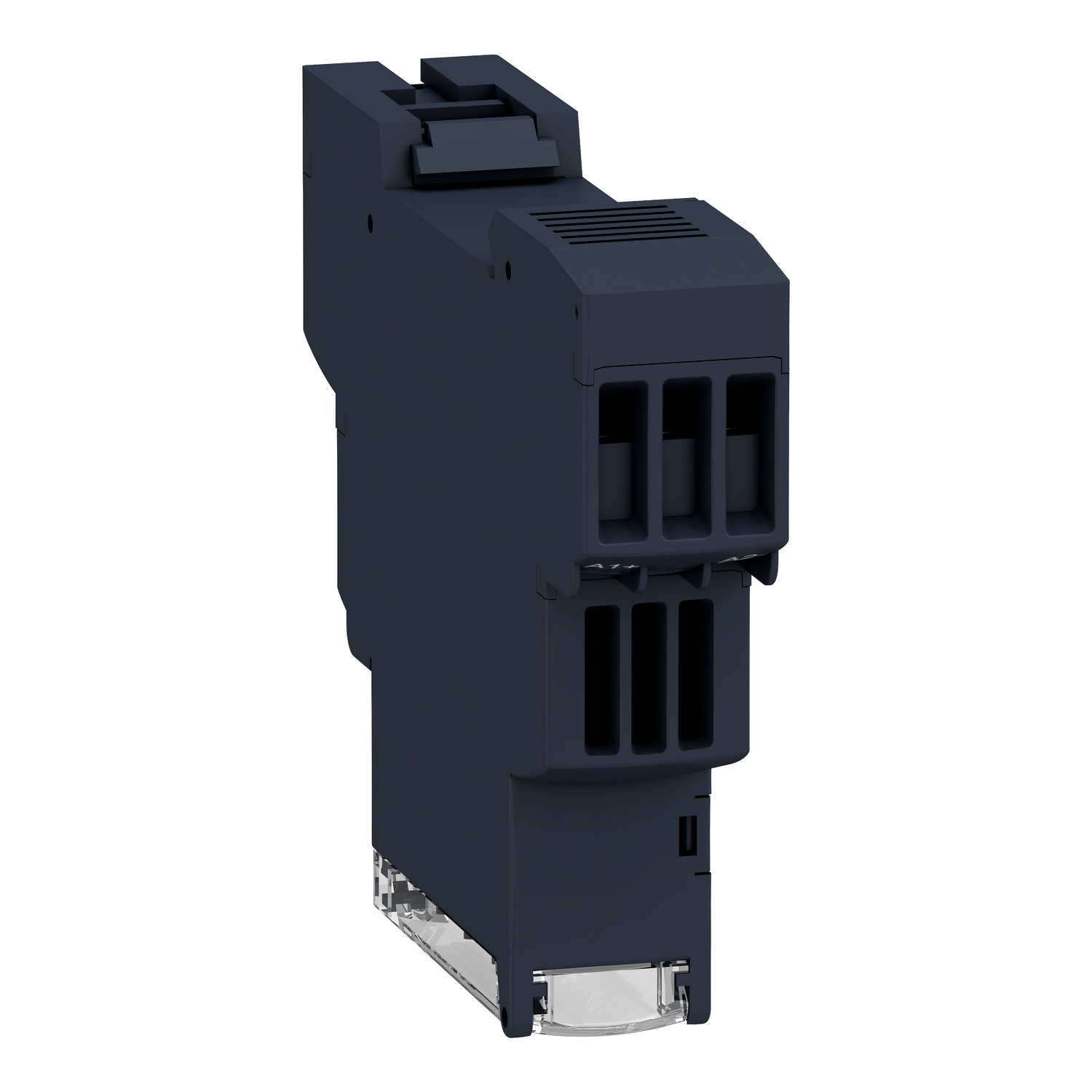

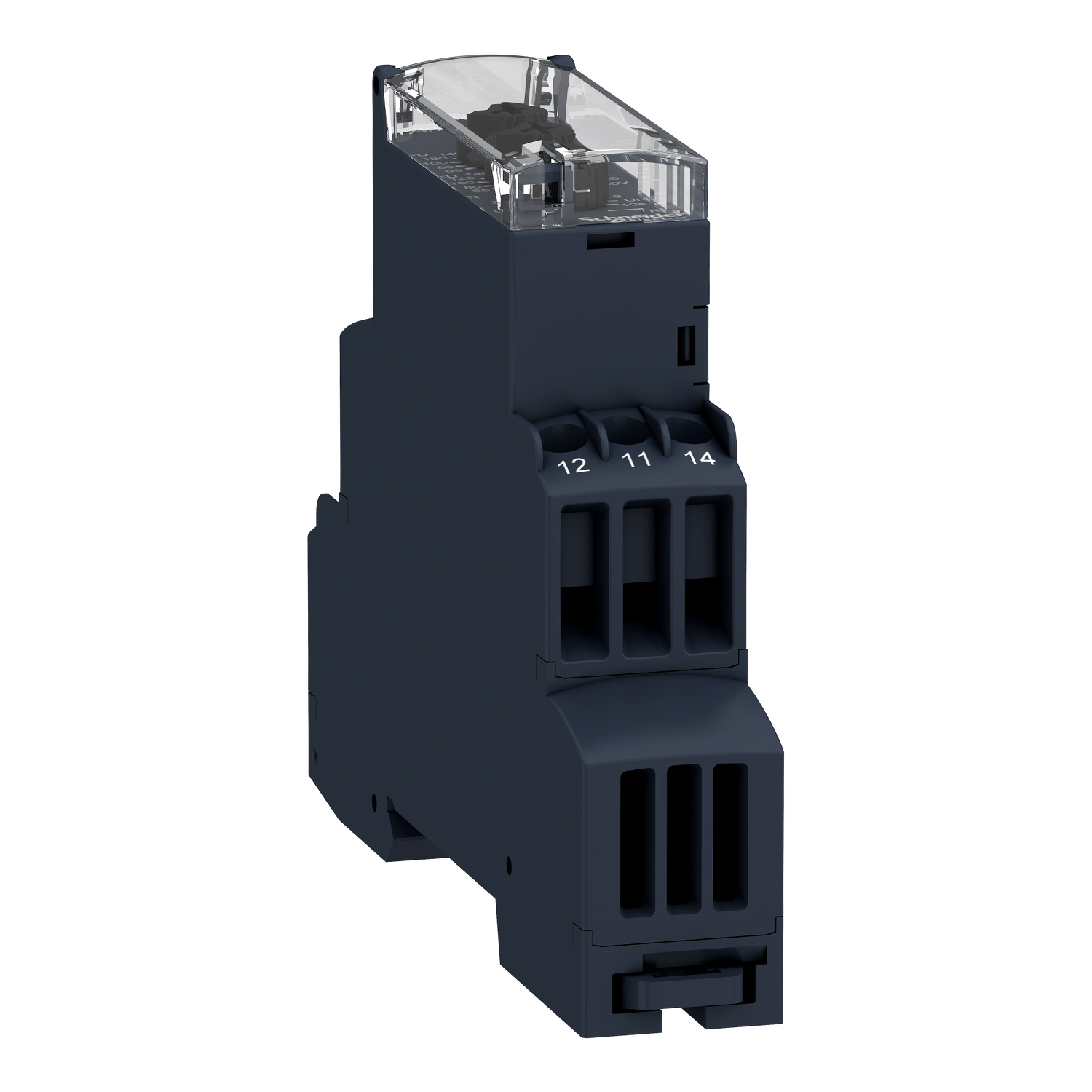

| röle adı | RM17UBE |
| röle tarafından izlenen parametreler | Aşırı gerilim ve düşük gerilim algılama |
| Gecikme süresi | Ayarlanabilir 0.1...10 s, 0 + 10 % Tt- time delay upon fault |
| VA cinsinden anahtarlama kapasitesi | 1250 VA |
| ölçüm aralığı | 65...260 V AC/DC |
| kontak tipi ve düzenleme | 1 K/A |
| Tamamlayıcı | |
|---|---|
| sıfırlama süresi | 1500 ms zaman gecikmesi |
| maksimum anahtarlama gerilimi | 250 V AC/DC |
| minimum anahtarlama akımı | 10 mA -de 5 V DC |
| maksimum anahtarlama akımı | 5 A AC/DC |
| besleme gerilimi limitleri | 50…270 V AC/DC |
| VA cinsinden güç tüketimi | 0…3 VA AC |
| W cinsinden güç tüketimi | 1 W DC |
| kontrol devresi frekansı | 50...60 Hz +/- 10 % |
| mikro kırılmalara bağışıklık | 20 ms |
| çıkış kontakları | 1 K/A |
| nominal çıkış akımı | 5 A |
| histeresiz | 3 % sabit 'ineşik ayarı |
| ölçüm doğruluğu | Tam ölçek değerinin +/- %10'u |
| polarite | DC güç kaynağı üzerinde sabit polarite |
| Güç açıldığında gecikme | 1000 ms DC 500 ms AC |
| Maksimum motor kablosu uzunluğu | 150 ms doğru rms değeri olarak ölçüm döngüsü |
| tekrarlama doğruluğu | +/- % 0,5 için giriş ve ölçüm devresi +/- 1 % için zaman gecikmesi |
| ölçüm hatası | Tüm serinin < % 1 üzerinde gerilim değişimi ile %0,2/°C sıcaklık değişimi ile |
| kalite etiketleri | CE |
| yalıtım direnci | > 500 MOhm -de 500 V DC 'e uygunIEC 60255-5 > 500 MOhm -de 500 V DC 'e uygunIEC 60664-1 |
| çalışma konumu | Herhangi bir konum olmadan |
| yerel sinyalleme | Güç AÇIK: LED (yeşil) Röle AÇIK: LED (sarı) |
| aşırı gerilim kategorisi | III 'e uygunIEC 60664-1 |
| [Ui] nominal yalıtım voltajı | 250 V 'e uygunIEC 60664-1 400 V 'e uygunIEC 60664-1 |
| bağlantılar - terminaller | Vidalı terminaller, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) katı kablo uçsuz Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz Vidalı terminaller, 1 x 0,2...2 x 2,5 mm² (AWG 24...AWG 12) esnek Kablo uçlu Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu |
| sıkma torku | 0,6…1 N.m 'e uygunIEC 60947-1 |
| muhafaza malzemesi | Kendiliğinden sönen plastik |
| montaj desteği | 35 mm simetrik DIN rayı 'e uygunIEC 60715 |
| elektrik dayanıklılığı | 100000 cycles |
| Mekanik dayanıklılık | 30000000 cycles |
| çalışma hızı | <= 360 çalışma/saat tam yük |
| kullanım kategorisi | AC-12 'e uygunIEC 60947-5-1 AC-13 'e uygunIEC 60947-5-1 AC-14 'e uygunIEC 60947-5-1 AC-15 'e uygunIEC 60947-5-1 DC-12 'e uygunIEC 60947-5-1 DC-13 'e uygunIEC 60947-5-1 DC-14 'e uygunIEC 60947-5-1 |
| [Un] rated nominal voltage | self-powered |
| güvenlik güvenilirlik verisi | B10d = 470000 MTTFd = 502,2 yıl |
| Kontrol tipi | Test butonsuz |
| Genişlik | 17,5 mm |
| Ürün ağırlığı | 0,08 kg |
| Ortam | |
|---|---|
| elektromanyetik uyumluluk | Endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-4 Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-3 Endüstriyel ortamlara bağışıklık conforming to NF EN/IEC 61000-6-2 |
| çalışma için ortam hava sıcaklığı | -20…50 °C |
| titreşim direnci | 0,35 mm (f= 5…57,6 Hz) 'e uygunIEC 60068-2-6 1 gn (f= 57,6…150 Hz) 'e uygunIEC 60255-21-1 |
| darbe dayanımı | 5 gn 'e uygunIEC 60068-2-27 |
| Standartlar | IEC 60255-6 |
| Ürün sertifikaları | UL GL GOST C-Tick CSA |
| Depolama ortam koşulları | -40…70 °C |
| bağıl nem | 95 % -de 55 °C 'e uygunIEC 60068-2-30 |
| IP koruma derecesi | IP20 'e uygunIEC 60529 (terminaller) IP30 'e uygunIEC 60529 (muhafaza) |
| kirletme derecesi | 3 'e uygunIEC 60664-1 |
| direktifler | 73/23/EEC - alçak gerilim yönergesi 89/336/EEC - elektromanyetik uyumluluk |
| dielektrik test gerilimi | 2 kV AC 50 Hz, 1 dk 'e uygunIEC 60255-5 2 kV AC 50 Hz, 1 dk 'e uygunIEC 60664-1 |
| yayılmayan şok dalgası | 4 kV 'e uygunIEC 60255-5 4 kV 'e uygunIEC 60664-1 4 kV 'e uygunIEC 61000-4-5 |
| Paketleme üniteleri | |
|---|---|
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 2,800 cm |
| Package 1 Width | 7,800 cm |
| Package 1 Length | 9,700 cm |
| Package 1 Weight | 81,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 48 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 4,408 kg |
| Sözleşme garantisi | |
|---|---|
| Garanti | 18 months |
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
