| Ana | |
|---|---|
| Ürün serisi | Harmony Kontrol Röleleri |
| röle tipi | Akım kontrol rölesi |
| Ürün ya da bileşen tipi | Akım kontrol rölesi |

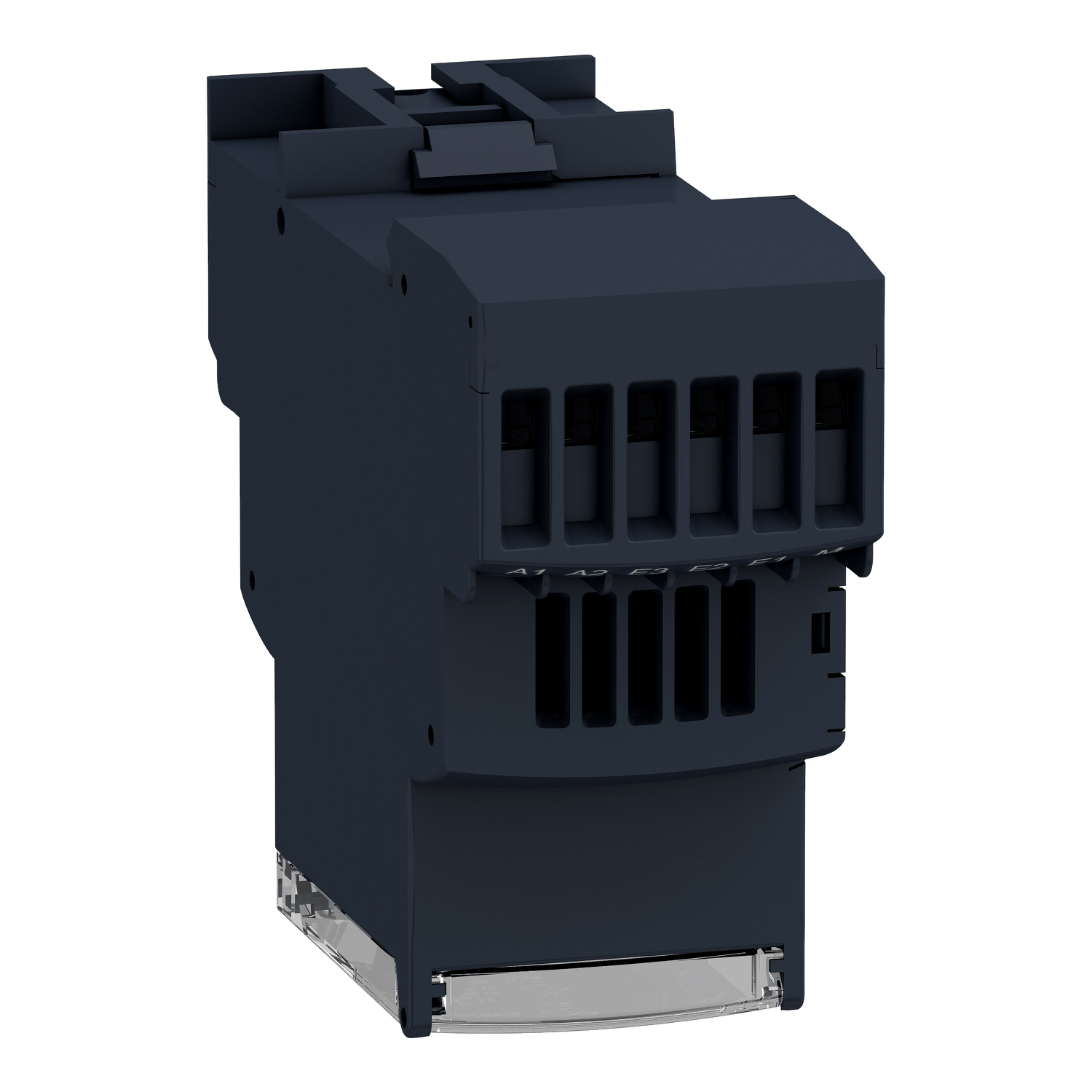

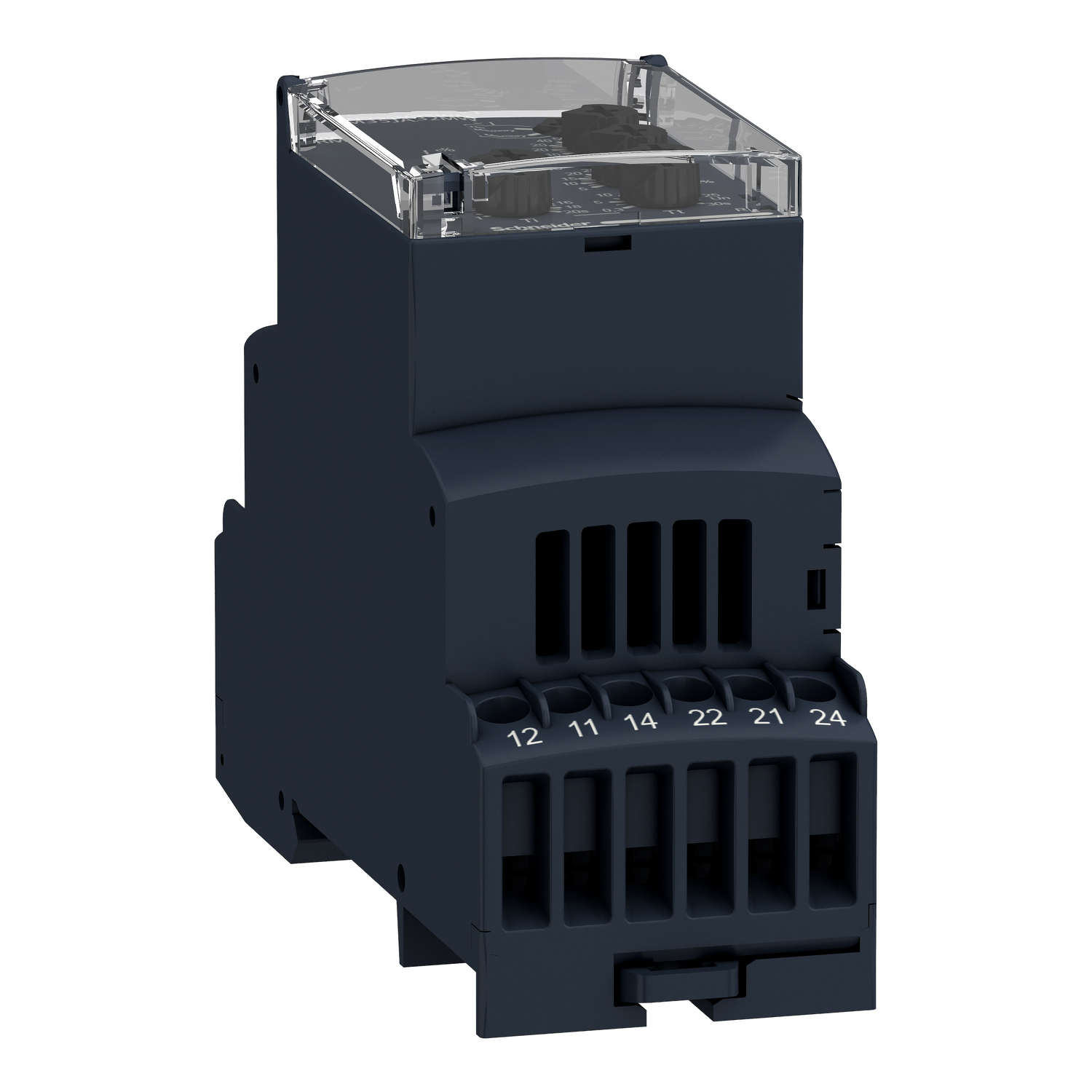

| röle adı | RM35JA |
| time delay | Ayarlanabilir 0.3...30 s, 0 + 10 % Tt- time delay upon fault Ayarlanabilir 1...20 sn, 0 + 10 % Ti- inhibition time delay upon startup |
| VA cinsinden anahtarlama kapasitesi | 1250 VA |
| minimum anahtarlama akımı | 10 mA -de 5 V DC |
| maksimum anahtarlama akımı | 5 A AC |
| VA cinsinden güç tüketimi | 3,5 VA AC |
| ölçüm aralığı | 2...500 mA AC/DC E2-M terminalleri |
| kullanım kategorisi | AC-12 'e uygunIEC 60947-5-1 AC-13 'e uygunIEC 60947-5-1 AC-14 'e uygunIEC 60947-5-1 AC-15 'e uygunIEC 60947-5-1 DC-12 'e uygunIEC 60947-5-1 DC-13 'e uygunIEC 60947-5-1 DC-14 'e uygunIEC 60947-5-1 |
| kontak tipi ve düzenleme | 2 K/A |
| Tamamlayıcı | |
|---|---|
| sıfırlama süresi | 1500 ms zaman gecikmesi |
| maksimum anahtarlama gerilimi | 250 V AC |
| besleme gerilimi limitleri | 20,4…264 V AC/DC |
| operating voltage tolerance | - 15 % + 10 % Un |
| W cinsinden güç tüketimi | 0,6 W DC |
| kontrol devresi frekansı | 40...70 Hz +/- 10 % |
| terminaller arasında direnç | 1 Ohm -de E2-M terminalleri 5 Ohm -de E1-M terminalleri 0,2 Ohm -de E3-M terminalleri |
| çıkış kontakları | 2 K/A |
| nominal çıkış akımı | 5 A |
| Maksimum motor kablosu uzunluğu | 30 ms doğru rms değeri olarak ölçüm döngüsü |
| histeresiz | 5…50 % 'ineşik ayarı |
| delay at power up | 0,3 s |
| ölçüm doğruluğu | Tam ölçek değerinin +/- %10'u |
| tekrarlama doğruluğu | +/- % 0,5 için giriş ve ölçüm devresi +/- 2 % için zaman gecikmesi |
| ölçüm hatası | % 0,05/°C sıcaklık değişimi ile Tüm serinin 1 volt üzerinde gerilim değişimi ile |
| polarite | Yok DC |
| eşik ayarı | 10...100 % |
| İşaretleme | CE : EMC 89/336/EEC CE : 73/23/EEC |
| aşırı gerilim kategorisi | III 'e uygunIEC 60664-1 |
| yalıtım direnci | > 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında 'e uygunIEC 60255-5 > 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında 'e uygunIEC 60664-1 > 1 MOhm -de 500 V DC besleme ve ölçüm arasında 'e uygunIEC 60255-5 > 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında 'e uygunIEC 60664-1 > 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında 'e uygunIEC 60255-5 > 1 MOhm -de 500 V DC besleme ve ölçüm arasında 'e uygunIEC 60664-1 |
| [Ui] nominal yalıtım voltajı | 250 V 'e uygunIEC 60664-1 |
| çalışma konumu | Herhangi bir konum olmadan |
| bağlantılar - terminaller | Vidalı terminaller, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) katı kablo uçsuz Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 12) esnek Kablo uçlu Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu |
| sıkma torku | 0,6…1 N.m 'e uygunIEC 60947-1 |
| muhafaza malzemesi | Kendiliğinden sönen plastik |
| yerel sinyalleme | Güç AÇIK: LED (yeşil) Röle AÇIK: LED (sarı) |
| montaj desteği | 35 mm simetrik DIN rayı 'e uygunIEC 60715 |
| elektrik dayanıklılığı | 100000 cycles |
| Mekanik dayanıklılık | 30000000 cycles |
| çalışma hızı | <= 360 çalışma/saat tam yük |
| [Un] rated nominal voltage | 24...240 V AC/DC 50/60 Hz non self-powered |
| güvenlik güvenilirlik verisi | MTTFd = 296,8 yıl B10d = 270000 |
| kontak malzemesi | Kadmiyumsuz |
| Genişlik | 35 mm |
| Kontrol tipi | Test butonsuz |
| Ürün ağırlığı | 0,13 kg |
| Ortam | |
|---|---|
| mikro kırılmalara bağışıklık | 50 ms |
| elektromanyetik uyumluluk | Endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-4 Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-3 Endüstriyel ortamlara bağışıklık conforming to NF EN/IEC 61000-6-2 |
| Standartlar | IEC 60255-6 |
| Ürün sertifikaları | GL CSA GOST UL C-Tick |
| Depolama ortam koşulları | -40…70 °C |
| çalışma için ortam hava sıcaklığı | -20…50 °C |
| bağıl nem | 95 % -de 55 °C 'e uygunIEC 60068-2-30 |
| titreşim direnci | 0,35 mm (f= 5…57,6 Hz) 'e uygunIEC 60068-2-6 1 gn (f= 57,6…150 Hz) 'e uygunIEC 60255-21-1 |
| darbe dayanımı | 15 gn için 11 ms 'e uygunIEC 60255-21-1 |
| IP koruma derecesi | IP20 'e uygunIEC 60529 (terminaller) IP30 'e uygunIEC 60529 (muhafaza) |
| kirletme derecesi | 3 'e uygunIEC 60664-1 |
| dielektrik test gerilimi | 2 kV AC 50 Hz, 1 dk 'e uygunIEC 60255-5 2 kV AC 50 Hz, 1 dk 'e uygunIEC 60664-1 |
| yayılmayan şok dalgası | 4 kV 'e uygunIEC 60255-5 4 kV 'e uygunIEC 60664-1 4 kV 'e uygunIEC 61000-4-5 |
| Paketleme üniteleri | |
|---|---|
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 4,500 cm |
| Package 1 Width | 7,800 cm |
| Package 1 Length | 9,500 cm |
| Package 1 Weight | 138,000 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 48 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 7,350 kg |
| Sözleşme garantisi | |
|---|---|
| Garanti | 18 months |
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
