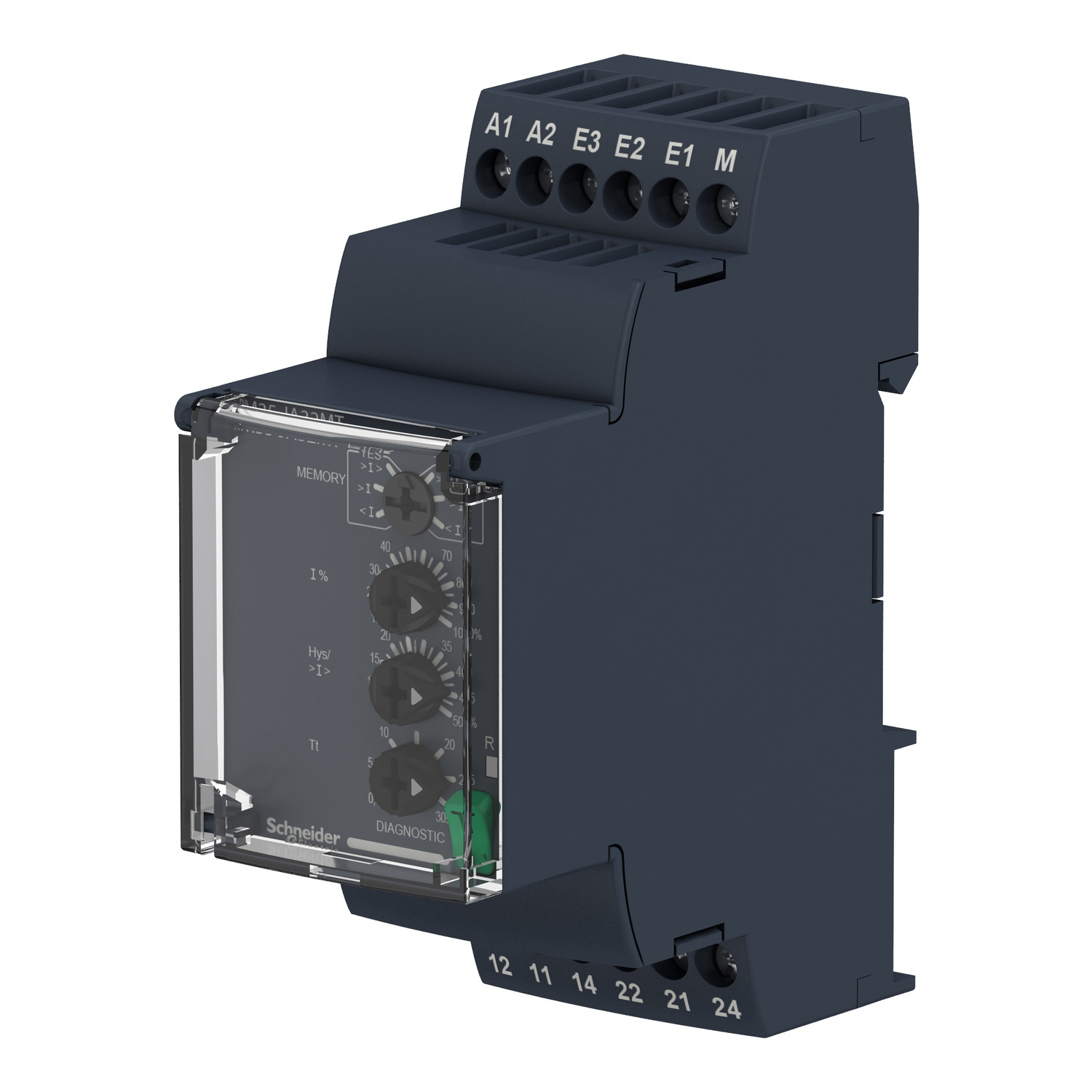

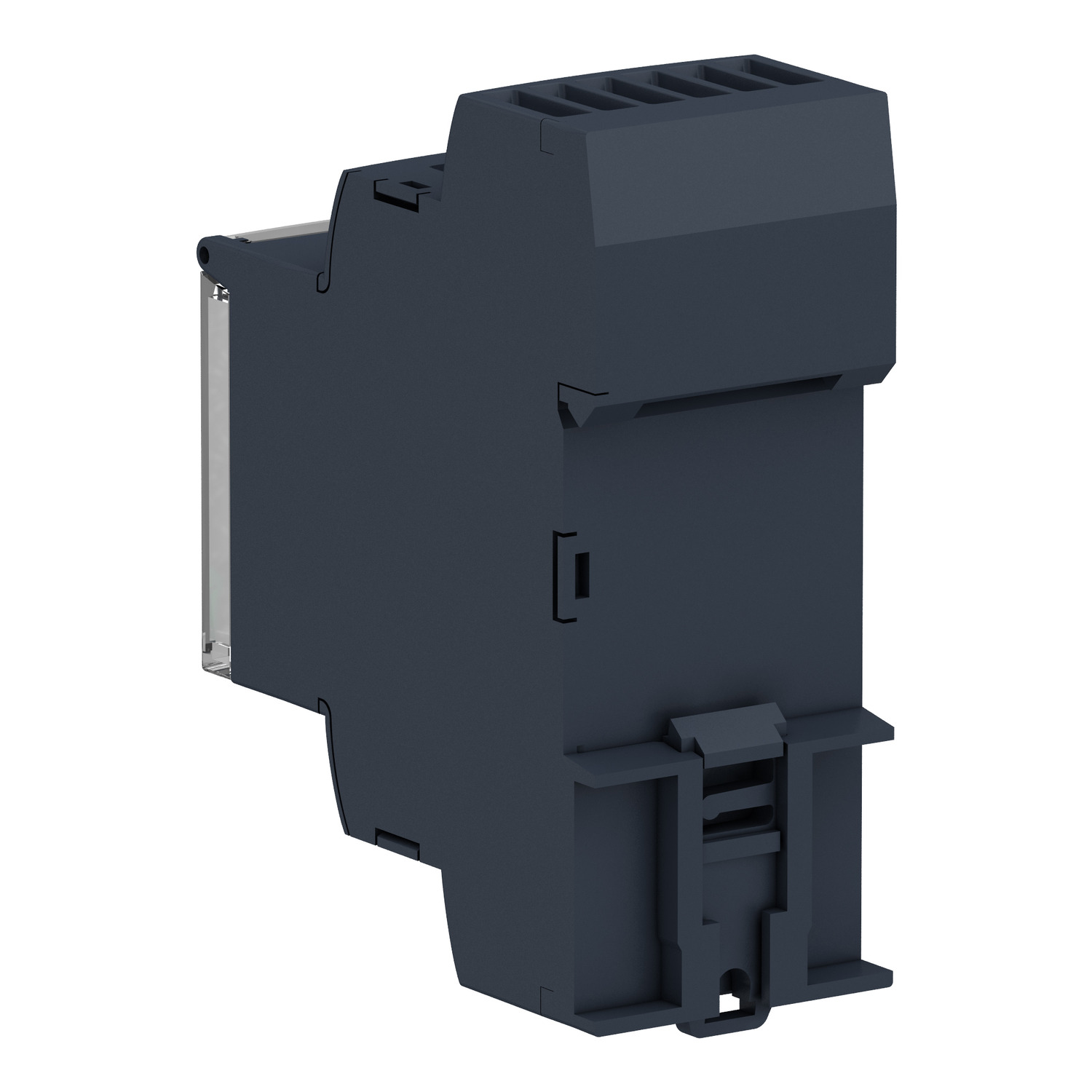

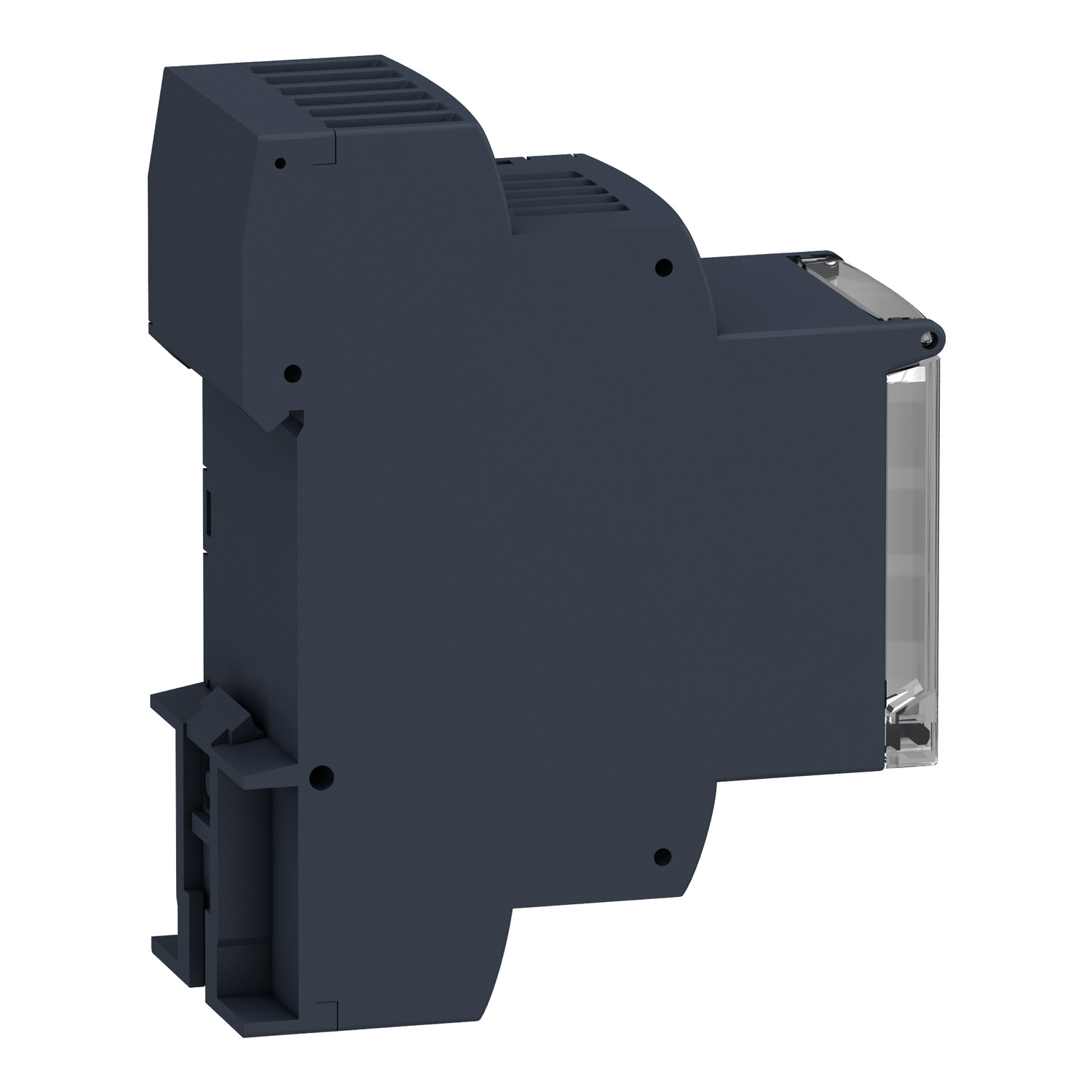

| Ana | |
|---|---|
| Ürün serisi | Harmony Kontrol Röleleri |
| röle tipi | Akım kontrol rölesi |
| Ürün ya da bileşen tipi | Akım kontrol rölesi |
| röle adı | RM35JA |
| röle tarafından izlenen parametreler | Aşırı akım veya düşük akım algılama Pencere modunda aşırı akım veya düşük akım |
| time delay | Ayarlanabilir 0.1...30 s, tam ölçek değerinin +/- %10'u Tt- time delay upon fault |
| VA cinsinden anahtarlama kapasitesi | 2000 VA |
| minimum anahtarlama akımı | 10 mA -de 5 V DC |
| maksimum anahtarlama akımı | 8 A AC |
| VA cinsinden güç tüketimi | 8 VA |
| ölçüm aralığı | 150 mA...15 A AC 50/60 Hz |
| kullanım kategorisi | AC-15 'e uygunIEC 60947-5-1 DC-13 'e uygunIEC 60947-5-1 AC-1 'e uygunIEC 60947-4-1 DC-1 'e uygunIEC 60947-4-1 |
| kontak tipi ve düzenleme | 2 K/A |
| Tamamlayıcı | |
|---|---|
| sıfırlama süresi | 1500 ms maksimum gerilimde |
| maksimum anahtarlama gerilimi | 250 V AC |
| besleme gerilimi limitleri | 323…456,5 V AC |
| operating voltage tolerance | - 15 % + 10 % Un |
| terminaller arasında direnç | 0,005 Ohm -de E3-M terminalleri 0,015 Ohm -de E2-M terminalleri 0,05 Ohm -de E1-M terminalleri |
| çıkış kontakları | 2 K/A |
| nominal çıkış akımı | 8 A |
| Maksimum motor kablosu uzunluğu | 100 ms doğru rms değeri olarak ölçüm döngüsü |
| iç giriş direnci | 0,005 Ohm 0,015 Ohm 0,05 Ohm |
| anahtarlama eşiğinin ayar doğruluğu | Tam ölçeğin +/- % 10'u Tam ölçeğin +/- %20'si |
| anahtarlama eşiği sapması | Santigrat derece başına <= %0,05 izin verilen ortam hava sıcaklığına bağlı olarak <= % 1 besleme gerilimi aralığı içinde |
| zaman gecikmesinin ayar doğruluğu | 10 P |
| zaman gecikmesi sapması | Santigrat derece başına <= %0,05 izin verilen ortam hava sıcaklığına bağlı olarak <= % 1 besleme gerilimi aralığı içinde |
| histeresiz | 5…50 % ayarlanabilir 'ineşik ayarı 3 % sabit 'inpencere modu için tam ölçek |
| delay at power up | 0,3 s |
| tekrarlama doğruluğu | +/- % 0,5 için giriş ve ölçüm devresi +/- 2 % için zaman gecikmesi |
| ölçüm hatası | Tüm serinin < % 1 üzerinde gerilim değişimi ile % 0,05/°C sıcaklık değişimi ile |
| yanıt süresi | <= 500 ms (eşik değerini geçerken) |
| eşik ayarı | 10...100 % |
| aşırı gerilim kategorisi | III 'e uygunIEC 60664-1 III 'e uygunUL 508 |
| yalıtım direnci | > 100 MOhm -de 500 V DC 'e uygunIEC 60255-27 |
| yalıtım | Besleme ve ölçüm arasında |
| bağlantılar - terminaller | Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu Vidalı terminaller, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) katı kablo uçsuz Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu |
| sıkma torku | 0,6…1 N.m 'e uygunIEC 60947-1 |
| muhafaza malzemesi | Kendiliğinden sönen plastik |
| yerel sinyalleme | Röle AÇIK: LED (sarı) Güç AÇIK: LED (yeşil) |
| montaj desteği | 35 mm DIN rayı 'e uygunIEC 60715 |
| elektrik dayanıklılığı | 100000 cycles |
| Mekanik dayanıklılık | 10000000 cycles |
| [Un] rated nominal voltage | 380...415 V AC 50/60 Hz non self-powered |
| güvenlik güvenilirlik verisi | MTTFd = 296,8 yıl B10d = 270000 |
| kontak malzemesi | Kadmiyumsuz |
| Genişlik | 35 mm |
| Kontrol tipi | With test button |
| Ürün ağırlığı | 0,12 kg |
| Ortam | |
|---|---|
| mikro kırılmalara bağışıklık | 50 ms |
| elektromanyetik uyumluluk | Konut, ticari ve hafif endüstriyel ortamlar için bağışıklık conforming to IEC 61000-6-1 Endüstriyel ortamlara bağışıklık conforming to IEC 61000-6-2 Endüstriyel ortamlar için emisyon standardı conforming to IEC 61000-6-4 Elektrostatik deşarj - test level: 6 kV seviye 3 (kontak deşarjı) conforming to IEC 61000-4-2 Elektrostatik deşarj - test level: 8 kV seviye 3 (hava deşarjı) conforming to IEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi - test level: 10 V/m seviye 3 conforming to IEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi - test level: 4 kV seviye 4 (doğrudan) conforming to IEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV seviye 4 (kapasitif kaplin) conforming to IEC 61000-4-4 Kesinti bağışıklık testi - test level: 4 kV seviye 4 (ortak mod) conforming to IEC 61000-4-5 Kesinti bağışıklık testi - test level: 2 kV seviye 4 (diferansiyel mod) conforming to IEC 61000-4-5 Iletimli ve yayılmalı emisyonlar sınıf B grup 1 conforming to CISPR 11 Iletimli ve yayılmalı emisyonlar sınıf B conforming to CISPR 22 Konut, ticari ve hafif endüstriyel ortamlar için emisyon standardı (yayılan emisyon hariç) conforming to IEC 61000-6-3 |
| Standartlar | IEC 60255-1 |
| Ürün sertifikaları | CCC EAC CSA RCM UL GL CE |
| Depolama ortam koşulları | -40…70 °C |
| çalışma için ortam hava sıcaklığı | -20…50 °C -de 60 Hz -20…60 °C -de 50 Hz |
| çevresel özellik | 3K3 C |
| bağıl nem | 93…97 % -de 25…55 °C 'e uygunIEC 60068-2-30 |
| titreşim direnci | 0,075 mm (f= 10…58,1 Hz) devre dışı 'e uygunIEC 60068-2-6 1 gn (f= 10…58,1 Hz) devre dışı 'e uygunIEC 60068-2-6 0,035 mm (f= 58,1…150 Hz) çalışma sırasında 'e uygunIEC 60068-2-6 0,5 gn (f= 58,1…150 Hz) çalışma sırasında 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 15 gn (süre = 11 ms) için devre dışı 'e uygunIEC 60068-2-27 5 gn (süre = 11 ms) için çalışma sırasında 'e uygunIEC 60068-2-27 |
| IP koruma derecesi | IP20 'e uygunIEC 60529 (terminaller) IP50 'e uygunIEC 60529 (ön panel) IP30 'e uygunIEC 60529 (muhafaza) |
| kirletme derecesi | 3 'e uygunIEC 60664-1 3 'e uygunUL 508 |
| dielektrik test gerilimi | 2,5 kV AC 50 Hz, 1 dk 'e uygunIEC 60255-27 |
| Paketleme üniteleri | |
|---|---|
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 7,8 cm |
| Package 1 Width | 4,5 cm |
| Package 1 Length | 9,5 cm |
| Package 1 Weight | 129 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 40 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 4,532 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 640 |
| Package 3 Height | 75 cm |
| Package 3 Width | 40 cm |
| Package 3 Length | 80 cm |
| Package 3 Weight | 107,56 kg |
| Sözleşme garantisi | |
|---|---|
| Garanti | 18 ay |
