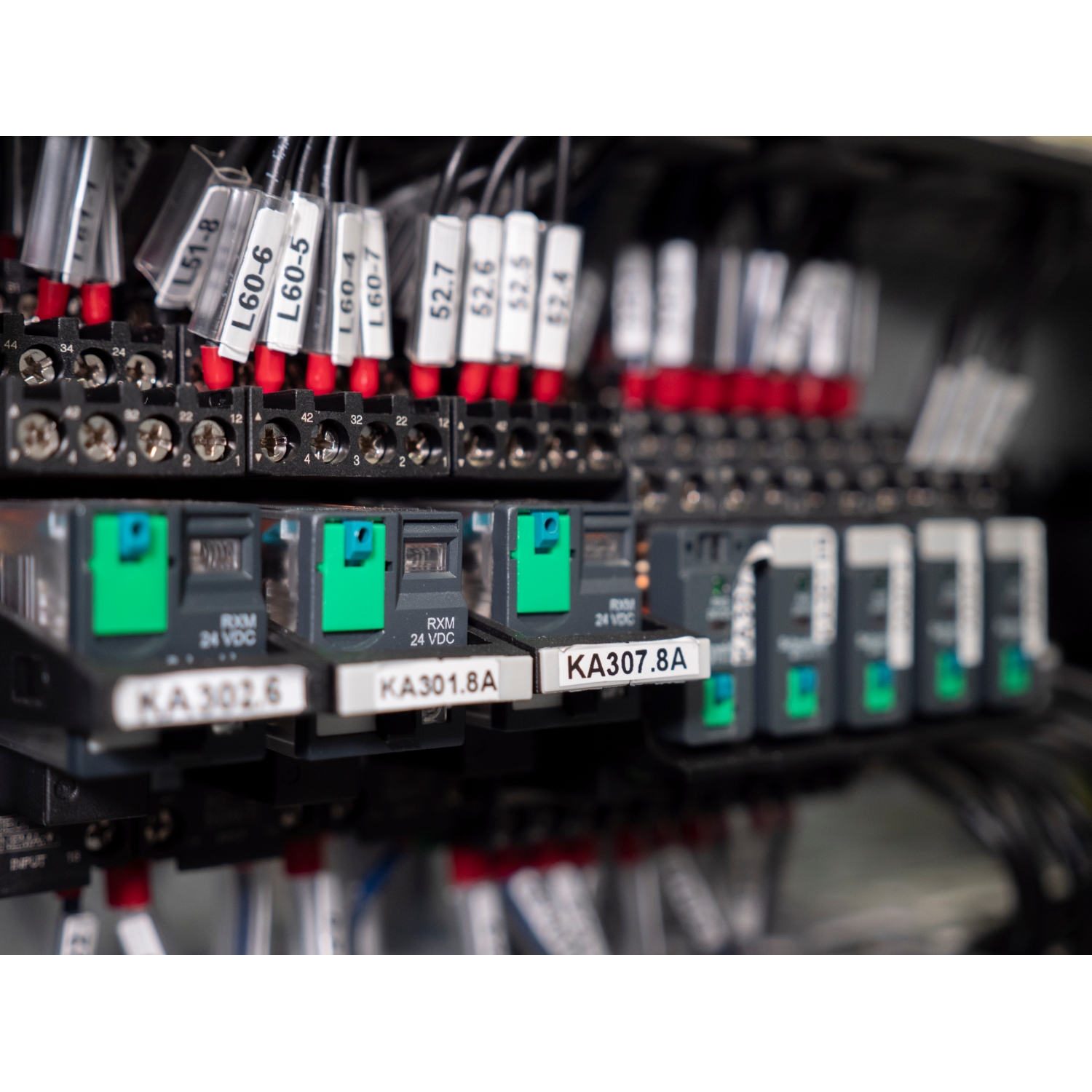

| Ana | |
|---|---|
| Ürün serisi | Harmony Elektromekanik Röleler |
| seri adı | Miniature |
| Ürün ya da bileşen tipi | Soketli hazır montajlı takılabilir röle |
| Ürün grubu | RXM |
| kontak tipi ve düzenleme | 2 K/A |
| kontrol devresi gerilimi | 230 V AC 50/60 Hz |
| durum LED'i | Ile |
| Kontrol tipi | Kilitlenebilir test butonu |
| kullanım katsayısı | 20 % |
| Tamamlayıcı | |
|---|---|
| [Ui] nominal yalıtım voltajı | 250 V 'e uygunIEC |
| [Uimp] nominal darbe dayanım voltajı | 4 kV süresince 1,2/50 µs |
| kontak malzemesi | AgNi |
| [Ie] nominal çalışma akımı | 6 A -de 28 V (DC) NK 'e uygunIEC 6 A -de 250 V (AC) NK 'e uygunIEC 12 A -de 28 V (DC) NA 'e uygunIEC 12 A -de 250 V (AC) NA 'e uygunIEC |
| minimum anahtarlama akımı | 10 mA |
| sürekli çıkış akımı | 10 A |
| maksimum anahtarlama gerilimi | 250 V |
| minimum anahtarlama gerilimi | 17 V |
| resistive rated load | 12 A -de 250 V AC 12 A -de 28 V DC |
| maksimum anahtarlama kapasitesi | 3000 VA AC 336 W DC |
| minimum anahtarlama kapasitesi | 170 mW -de 10 mA, 17 V |
| çalışma hızı | <= 1200 döngü/saat düşük yük <= 18000 döngü/saat yüksüz |
| Mekanik dayanıklılık | 10000000 cycles |
| elektrik dayanıklılığı | 100000 cycles için dirençli yük |
| average coil consumption | 1,2 W, AC |
| düşme gerilimi eşiği | >= 0,3 Uc AC |
| operate time | 20 ms |
| release time | 20 ms |
| average coil resistance | 15000 Ohm -de 20 °C +/- 15 % |
| nominal çalışma gerilimi limitleri | 184...253 V AC |
| güvenlik güvenilirlik verisi | B10d = 100000 |
| koruma kategorisi | RT I |
| test seviyeleri | Seviye A group mounting |
| Çalışma konumu | Herhangi bir konum |
| bölünemez miktar başına satış | 30 |
| CAD genel genişliği | 26,9 mm |
| CAD genel yüksekliği | 82,8 mm |
| CAD genel derinliği | 80,35 mm |
| bağlantılar - terminaller | Konnektör, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) esnek Kablo uçlu Konnektör, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) esnek Kablo uçlu Konnektör, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz Konnektör, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) katı kablo uçsuz |
| tork değeri | 1 N.m |
| Ürün ağırlığı | 0,096 kg |
| cihaz sunumu | Açılı |
| Ortam | |
|---|---|
| dielektrik gücü | 1300 V AC kontaklar arasındaile mikro bağlantı kesme yalıtım 2000 V AC bobin ve kontak arasındaile temel yalıtım yalıtım 2000 V AC kutuplar arasındaile temel yalıtım yalıtım |
| Ürün sertifikaları | UL Lloyd's CE CSA GOST IECEE CB Şeması |
| Standartlar | UL 508 IEC 61810-1 CSA C22.2 No 14 IEC 61984 |
| Depolama ortam koşulları | -40…85 °C |
| çalışma için ortam hava sıcaklığı | -40…55 °C |
| titreşim direnci | 3 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışan 5 döngü 5 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışmayan 5 döngü |
| IP koruma derecesi | IP20 'e uygunIEC 60529 |
| darbe dayanımı | 10 gn için çalışma sırasında 30 gn için çalışmıyor |
| kirletme derecesi | 2 |
| Paketleme üniteleri | |
|---|---|
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 8,128 cm |
| Package 1 Width | 3,048 cm |
| Package 1 Length | 8,128 cm |
| Package 1 Weight | 86,183 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 30 |
| Package 2 Height | 10 cm |
| Package 2 Width | 26,5 cm |
| Package 2 Length | 30 cm |
| Package 2 Weight | 2,965 kg |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 270 |
| Package 3 Height | 30 cm |
| Package 3 Width | 30 cm |
| Package 3 Length | 40 cm |
| Package 3 Weight | 30,709 kg |
| Sözleşme garantisi | |
|---|---|
| Garanti | 18 Months |
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
