10 A'e kadar katı hal rölesi

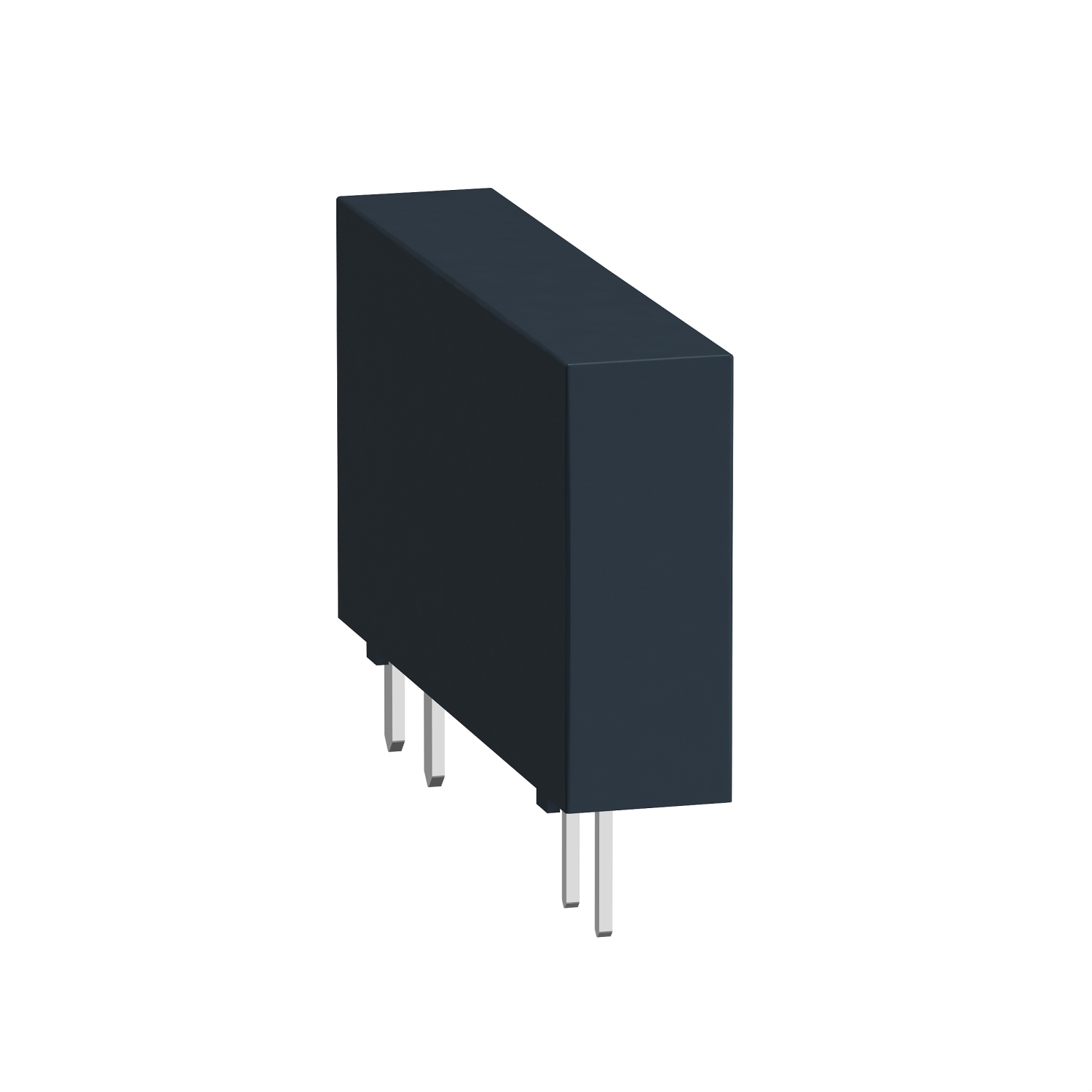

Schneider Electric Türkiye. SSL1A12BD - Harmony, Katı hal ince röle, 2 A, sıfır gerilim anahtarlama, giriş 15...30 V DC, çıkış 24...280 V AC.

Tamamlayıcı
montaj desteği	Soket
[In] nominal akım	2 A
çıkış gerilimi	24...280 V AC
kontrol devresi gerilimi	15...30 V DC
dengesizlik kapasitansı	1,5 pF giriş/çıkış
minimum anahtarlama gerilimi	15 V DC açma
maksimum anahtarlama gerilimi	10 V DC kapama
Giriş akımı sınırları	6 mA
giriş empedansı	3500 Ohm
solid state çıkış tipi	Sıfır gerilim anahtarlama SCR çıkışı
yük akımı	0,07…2 A
tansient Overvoltage	600 V AC
kesinti akımı	120 A için 16,6 msn 115 A için 20 ms
Maksimum gerilim düşüşü	<1,1 V açık durumda
sigortalar için maksimum I²t	66 A².s için 10 ms -de 50 Hz yarım çevrim 60 A².s için 8,3 msn -de 60 Hz yarım çevrim
Maksimum kaçak akımı	4 mA devre dışı
dV/dt	500 V/µs devre dışı maksimum gerilimde
yanıt süresi	0,5 döngü (açma) 0,5 döngü (kapama)
aşırı gerilim kategorisi	III
Genişlik	5 mm
Yükseklik	28 mm
Derinlik	15 mm
Ürün ağırlığı	0,0041 kg

Ortam
alev geciktirici	V0 'e uygunUL 94
dielektrik gücü	2500 V için giriş/çıkış
kirletme derecesi	2
Ürün sertifikaları	UL CSA
İşaretleme	CE
çalışma için ortam hava sıcaklığı	-20…80 °C
Depolama ortam koşulları	-20…85 °C

Sözleşme garantisi
Garanti	18 ay
