| Genel bakış | |
|---|---|
| Sunum | High density, double-conversion on-line power protection with scalable runtime. |
| Teslim süresi | Genellikle Stokta Bulunur |
| Ana | |
|---|---|
| Main Input Voltage | 230 V 400 V 3 faz |
| Ürün ya da bileşen tipi | Kesintisiz güç kaynağı (UPS) |
| Other Input Voltage | 220 V 240 V |
| Main Output Voltage | 230 V |
| Other Output Voltage | 220 V 240 V |
| W cinsinden nominal güç | 12000 W |
| VA cinsinden nominal güç | 15000 VA |

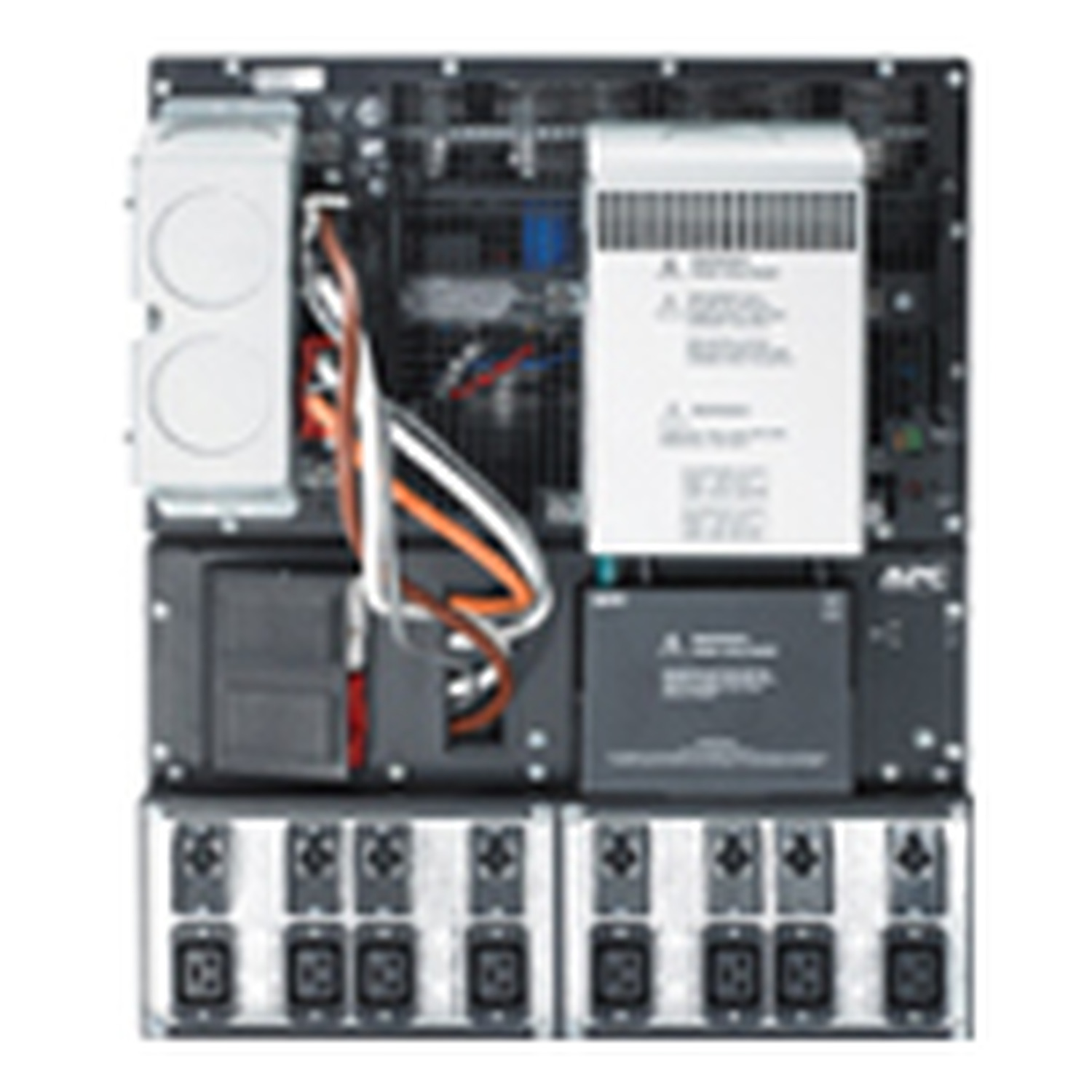

| output connection type | 2 IEC Jumpers 8 IEC 60320 C19 |
| Çıkış fonksiyonu | Sert Kablo 3-wire (H N + E) 1 Sert Kablo 5 kablo (3Faz+N+G) 1 |
| raf birimi sayısı | 12U |
| sağlanan ekipman | Yazılım içeren CD Kabin Montaj destek rayları Akıllı UPS sinyalli RS-232 kablosu Kullanım kılavuzu Web/SNMP Yönetim Kartı |
| Aküler& Çalışma Zamanı | |
|---|---|
| Çalışma Süresi | View Runtime Graph |
| Verimlilik | View Efficiency Graph |
| pil tipi | Kurşun-asit batarya |

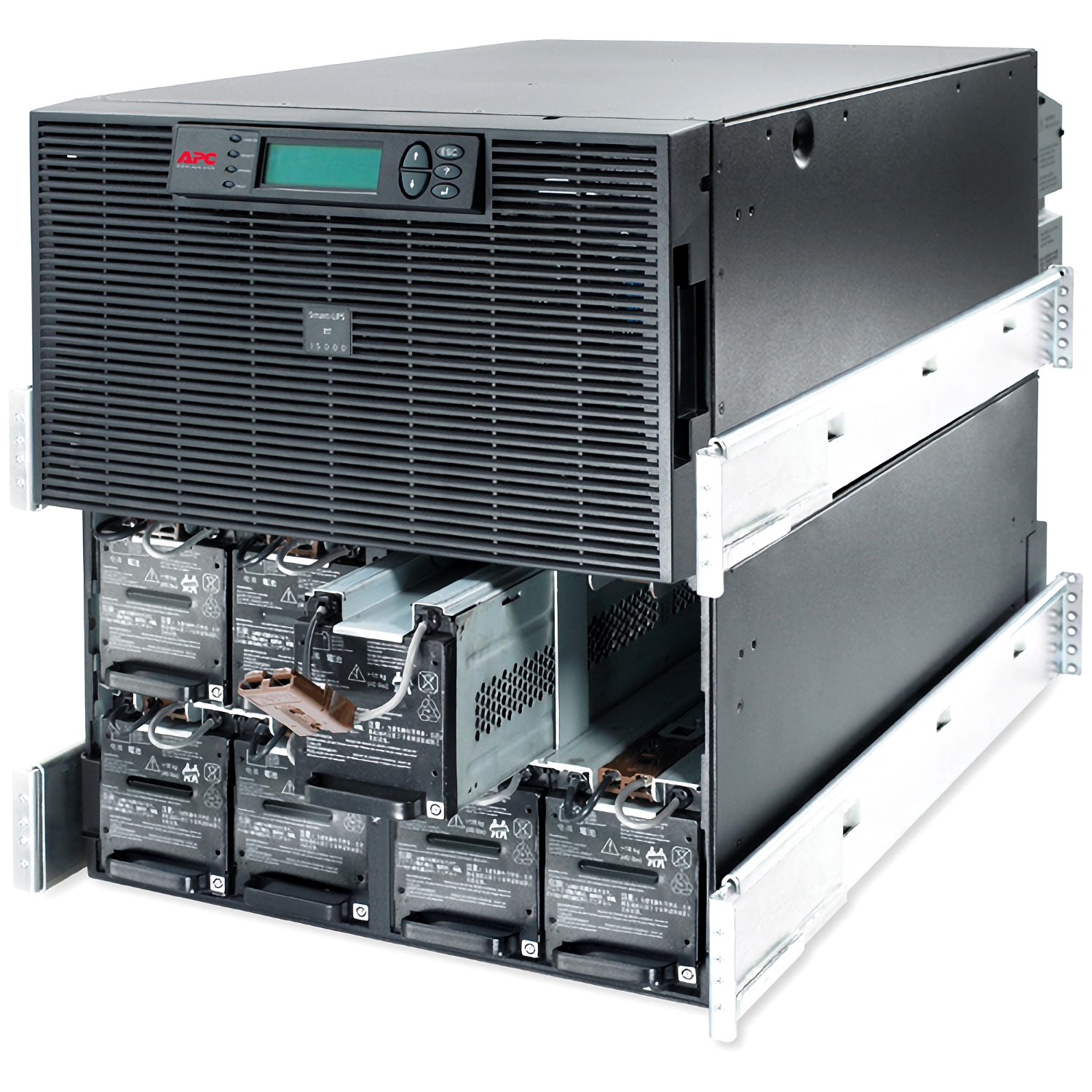

| Önceden Takılı Aküler | 4 |
| Boş Batarya Yuvaları | 0 |
| Tipik şarj zamanı | 2,5 h |
| RBC Miktarı | 4 |
| Pil voltajı | +/-192 V (ayrı batarya sıfıra referanslı ) |
| Akü Şarj Gücü (Watts) | 1530 W rated |
| pil ömrü | 3…5 yr |
| Yedek pil | APCRBC140 |
| Arttırılabilir Çalışma Zamanı | 1 |
| Genel | |
|---|---|
| Topoloji | Çift Dönüşüm On-Line |
| Güç modülü boş yuva sayısı | 0 |
| Güç modülü ile doldurulan yuva sayısı | 0 |
| 100W'de Çalışma Süresi | No |
| Fiziksel | |
|---|---|
| renk | Siyah |
| Yükseklik | 53,3 cm |
| Genişlik | 43,2 cm |
| Derinlik | 77,3 cm |
| Ürün ağırlığı | 247,73 kg |
| montaj konumu | Ön |
| Montaj tercihi | Daha düşük |
| Montaj Tipi | Raf montajı |
| Hizmetleri yükselt | 0 |
| Değişken seçeneği | No |
| Giriş | |
|---|---|
| ağ frekansı | 40...70 Hz otomatik algılama |
| Lineer direnç | 1 Sert Kablo 3-kablo (1Faz+N+G) 1 Sert Kablo 5 kablo (3Faz+N+G) |
| giriş gerilimi limitleri | 160...280 V |
| Maksimum Giriş Akımı | 90 A |
| anahtarlama akım kapasitesi | 100 A |
| Giriş Toplam Harmonik Distorsiyon | Tam yük için %5'ten daha az |
| Giriş konektörü sayısı | 90 A (1 faz) 30 A faz başına (3 faz) |
| Yük güç faktörü | 0.8 |
| Input Power Factor at Full Load | 0,95 |
| Çıkış | |
|---|---|
| VA cinsinden maksimum yapılandırılabilir güç | 15000 VA |
| Maksimum Konfigüre edilebilir Güç (Watts) | 12000 W |
| Çıkış Frekansı (senk’den ana girişe) | 50/60 Hz +/- 3 Hz kullanıcı tarafından ayarlanabilir +/- 0,1 senk’den ana girişe |
| Wave type | Sinüs dalgası |
| Aşırı Yüklü Çalışma | %125'te 60 saniye ve %150'de 30 saniye |
| verimlilik | 93 % (in battery operation) |
| harmonik bozulma | %5'dan az |
| tepe faktörü | 3 : 1 |
| baypas tipi | Dahili statik baypas Dahili baypas (otomatik and manuel) Isteğe bağlı harici baypas |
| ek bilgi | 380 : 400 ya da 415 V 3 Faz nominal çıkış için yapılandırılabilir |
| Uyumluluk | |
|---|---|
| Ürün sertifikaları | VDE |
| Standartlar | EN/IEC 62040-1:2019/A11:2021 EN/IEC 62040-2:2006/AC:2006 EN/IEC 62040-2:2018 |
| Ortama dair | |
|---|---|
| çalışma için ortam hava sıcaklığı | 0…40 °C |
| bağıl nem | 0…95 % yoğuşmasız |
| çalışma yüksekliği | 0...10000 ft |
| Depolama ortam koşulları | -15…45 °C |
| Depolama Bağıl Nemi | 0…95 % yoğuşmasız |
| depolama yüksekliği | 0,00…15240,00 m |
| akustik seviyesi | 50 dBA |
| ısı dağılımı | 2800 Btu/saat |
| IP koruma derecesi | IP20 |
| İletişim & Yönetim | |
|---|---|
| boş yuvalar | 0 |
| Önceden Kurulu SmartSlot KArtlar | Network management card 2 with environmental monitoring |
| Acil Güç Kesme (EPO) | Evet |
| Dalgalanma Koruma and Filtreleme | |
|---|---|
| Filtreleme | Tam zamanlı çok direkli ses filtreleme 0.3% ieee dalga geçişi : ul 1449’u karşılarsıfır bağlama yanıt süresi: |
| Paketleme üniteleri | |
|---|---|
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 99 cm |
| Package 1 Width | 61 cm |
| Package 1 Length | 100,3 cm |
| Package 1 Weight | 314,09 kg |
| Unit Type of Package 2 | PAL |
| Number of Units in Package 2 | 2 |
| Package 2 Height | 112 cm |
| Package 2 Width | 100 cm |
| Package 2 Length | 120 cm |
| Package 2 Weight | 626,864 kg |
| Sözleşme garantisi | |
|---|---|
| Garanti | 2 yıl, tamir veya değiştirme |
