| Genel bakış | |
|---|---|

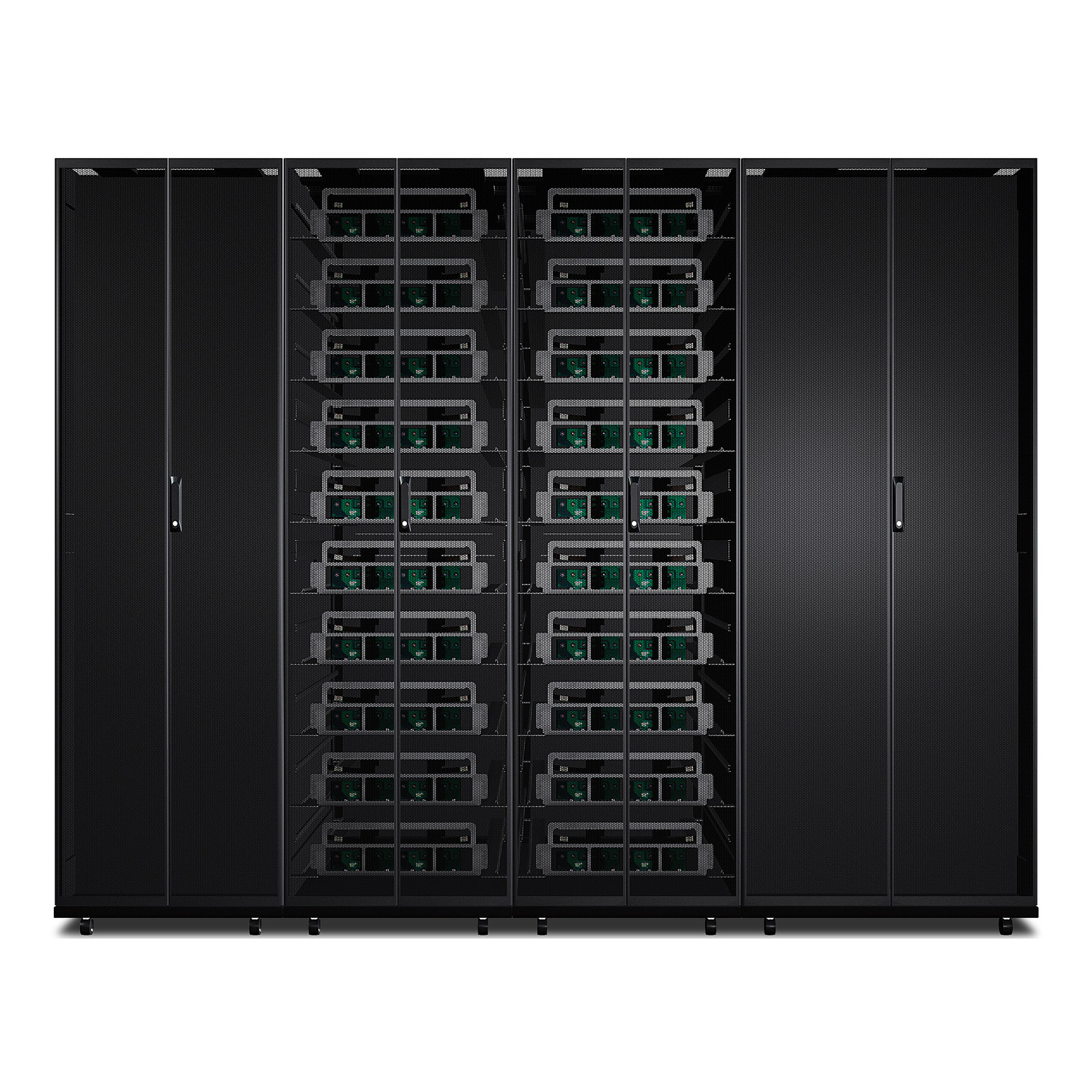

| Sunum | Orta ve büyük ölçekli veri merkezleri ve kritik önemde çalışan ortamlar için endüstri lideri verimliliğe, kapasiteye ve yüksek performansa sahip, 3-fazlı, modüler, ölçeklenebilir güç koruma çözümü. Yüksek verimli sistem artıklığı veya 2MW güç koruması için birden fazla UPS kurulabilir. Özel kumanda paneline sahip paralel kurulumlar ve 3. parti bir bakım geçiş paneli kullanan kurulumlar, kesici izleme ve EPO işlevselliği için, APC Symmetra PX250/500 Third Party Switchgear Kit (Üçüncü Parti Kumanda Kiti) gerektirir. |
| Teslim süresi | Genellikle 6 hafta içinde gönderilir |
| Ana | |
|---|---|
| Main Input Voltage | 480 V 3 faz 400 V 3 faz |
| Other Input Voltage | 415 V |
| Main Output Voltage | 480 V3 faz 400 V3 faz |
| Other Output Voltage | 415 V |
| W cinsinden nominal güç | 125000 W |
| VA cinsinden nominal güç | 125000 VA |
| Çıkış fonksiyonu | Sert Kablo 4-kablo (3Faz + G) 1 Sert Kablo 5 kablo (3Faz+N+G) 1 |
| pil tipi | VRLA |
| sağlanan ekipman | Montaj servisi Montaj Kılavuzu Ağ Yönetim Kartı Başlatma Servisi Kullanım kılavuzu |
| Aküler& Çalışma Zamanı | |
|---|---|
| Çalışma Süresi | View Runtime Graph |
| Verimlilik | View Efficiency Graph |
| Önceden Takılı Aküler | 8 |
| Boş Batarya Yuvaları | 0 |
| Tipik şarj zamanı | 3,5 h |
| RBC Miktarı | 6 |
| Aşırı Yüklü Çalışma | %125'te 10 dakika ve %150'de 60 saniye |
| Akü Şarj Gücü (Watts) | 11815 W rated |
| Aygıtlar arasındaki kablo mesafesi | 5…8 yr |
| Arttırılabilir Çalışma Zamanı | 1 |
| Genel | |
|---|---|
| Atlama Voltajı Toleransı | +/-4/6/8 ve %10'dan +/-%10 ayarlanabilir |
| Güç modülü boş yuva sayısı | 15 |
| Güç modülü ile doldurulan yuva sayısı | 5 |
| 100W'de Çalışma Süresi | Yes |
| Fiziksel | |
|---|---|
| renk | Siyah |
| Yükseklik | 199,1 cm |
| Genişlik | 255 cm |
| Derinlik | 107 cm |
| Ürün ağırlığı | 2734 kg |
| Değişken seçeneği | No |
| Giriş | |
|---|---|
| ağ frekansı | 40...70 Hz otomatik algılama |
| Lineer direnç | 1 Sert Kablo 4-kablo (3Faz + G) 1 Sert Kablo 5 kablo (3Faz+N+G) |
| giriş gerilimi limitleri | 340...460 V 400 V 408...552 V 480 V |
| Maksimum Kısa Devre Dayanımı (Icw) | 50 kA |
| Giriş Toplam Harmonik Distorsiyon | Tam yük için %5'ten daha az |
| giriş koruma tipi | 3-kutuplu devre kesici |
| Yük güç faktörü | 0,5 gecikmeye 0,5 başlangıç |
| Input Power Factor at Full Load | 0,99 |
| Çıkış | |
|---|---|
| Maksimum Konfigüre edilebilir Güç (Watts) | 500000 W |
| harmonik bozulma | %2'dan az |
| Çıkış Frekansı (senk’den ana girişe) | 50 Hz senk’den ana girişe 60 Hz +/- % 0,1 60Hz nominal için senk yok 50 Hz +/- % 0,1 50Hz nominal için senk yok 60 Hz senk’den ana girişe |
| Topoloji | Çift Dönüşüm On-Line |
| Wave type | Sinüs dalgası |
| çıkış gerilimi toleransı | +/-%1 statik ve %100 yük adımında +/- %5 |
| Çıkış Voltajı THD | < 2% linear load and < 3% non-linear load |
| Aşırı Yüklü Çalışma | %125'te 10 dakika ve %150'de 60 saniye |
| baypas tipi | Dahili statik baypas |
| verimlilik | 96 % (in battery operation) |
| VA cinsinden maksimum yapılandırılabilir güç | 500000 VA |
| Transfer Süresi | 2ms tipik |
| Uyumluluk | |
|---|---|
| Ürün sertifikaları | cUL Listelenen Eurobat Genel Amaçlı UL listeli |
| Standartlar | CSA C22.2 No 107.3-05 EN/IEC 62040-1-1 EN/IEC 62040-2 EN/IEC 62040-3 UL 1778 UL 60950-1 |
| Ortama dair | |
|---|---|
| çalışma için ortam hava sıcaklığı | 0…40 °C |
| bağıl nem | 0…95 % |
| çalışma yüksekliği | 0. |
| Depolama ortam koşulları | -15…40 °C |
| Depolama Bağıl Nemi | 0…95 % |
| depolama yüksekliği | 0,00…15240,00 m |
| akustik seviyesi | 54 dBA |
| ısı dağılımı | 19427 Btu/saat |
| NEMA koruma derecesi | NEMA 1 |
| IP koruma derecesi | IP20 |
| İletişim & Yönetim | |
|---|---|
| boş yuvalar | 1 |
| Önceden Kurulu SmartSlot KArtlar | Network management card 2 with environmental monitoring, out of band access and Modbus |
| Kontrol paneli | Dokunmatik ekranlı lcd kullanıcı arabirimi |
| Acil Güç Kesme (EPO) | İsteğe Bağlı |
| Paketleme üniteleri | |
|---|---|
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 215 cm |
| Package 1 Width | 127 cm |
| Package 1 Length | 299 cm |
| Package 1 Weight | 3036 kg |
| Sözleşme garantisi | |
|---|---|
| Garanti | 1 yıllık yerinde onarım veya fabrika tarafından yetkilendirilmiş Devreye Alma |
