| Ana | |
|---|---|

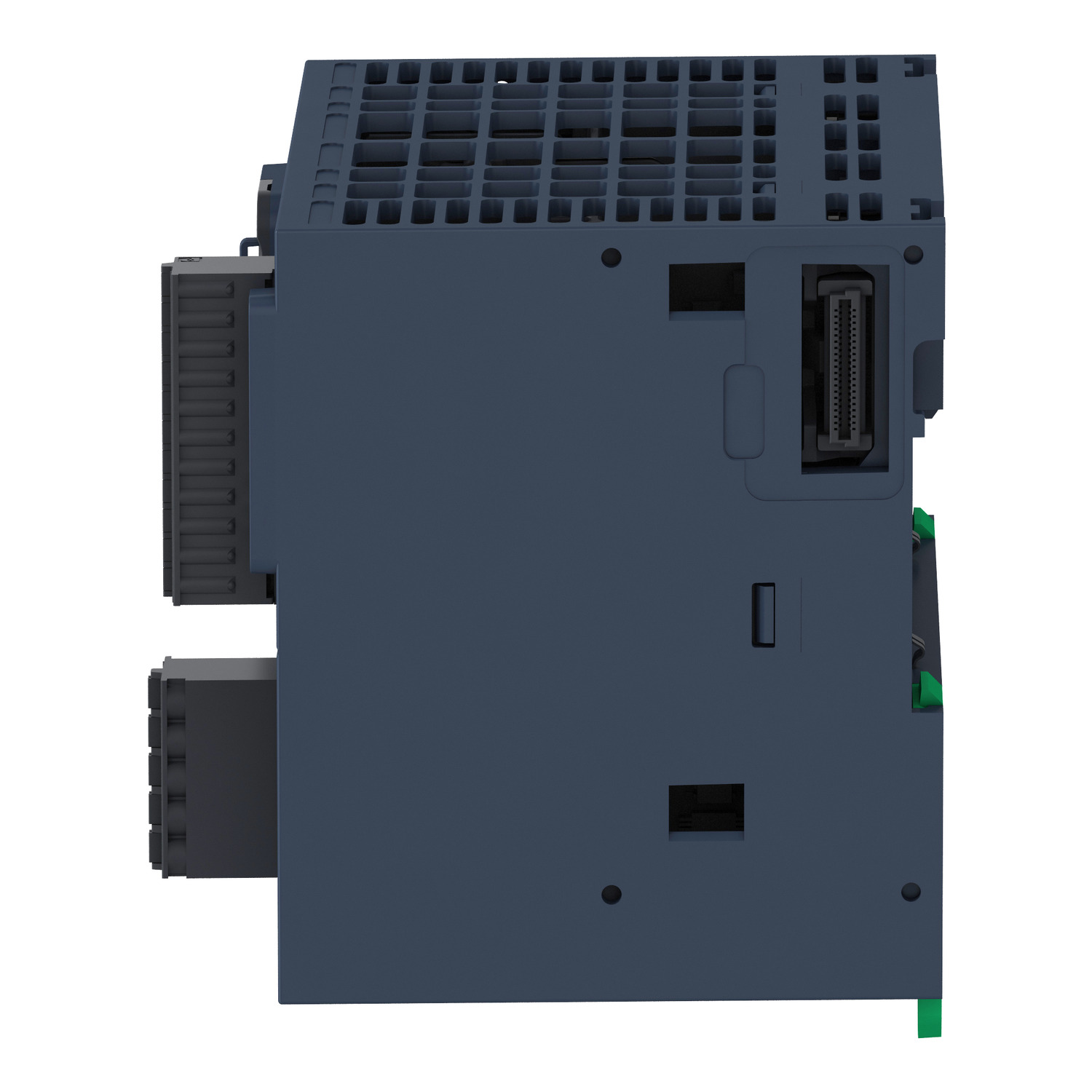

| Ürün serisi | Mantık/hareket denetleyicisi - Modicon M262 |
| Ürün ya da bileşen tipi | Lojik kontrolör |
| [Us] nominal besleme gerilimi | 24 V DC - 15...20 % |
| Dijital G/Ç sayısı | 8 |
| upstream connectivity | IIoT'ye hazır makine - bulut Makineden tesise bağlı |
| Tamamlayıcı | |
|---|---|
| besleme gerilimi limitleri | 20,4…28,8 V DC |
| PLC Güç Tüketimi | 82 W |
| Kalkış akımı | 40 A |
| Aşırı gerilim koruması sayısı | Ile |
| Dijital giriş sayısı | 4, Dijital giriş hızlı giriş 'e uygunIEC 61131-2 Tip 1 |
| Dijital giriş gerilimi | 24 V |
| Dijital giriş gerilim tipi | DC |
| Dijital giriş lojiği | Blok |
| gerilim durumu 1 garantili | >= 15 V için DC |
| gerilim durumu 0 garantili | <= 5 V için DC |
| Dijital giriş akımı | 7,5 mA için hızlı giriş |
| giriş empedansı | 2.81 kOhm için giriş |
| yanıt süresi | <= 1 µs açma, I0...I3 terminaller için hızlı giriş <= 1 µs kapama, I0...I3 terminaller için hızlı giriş <= 1 µs açma, Q0...Q3 terminaller için hızlı çıkış <= 1 µs kapama, Q0...Q3 terminaller için hızlı çıkış |
| yapılandırılabilir filtreleme süresi | 0.001 ms için hızlı giriş 0.002 ms için hızlı giriş 0.005 ms için hızlı giriş 0.01 ms için hızlı giriş 0.05 ms için hızlı giriş 0.1 ms için hızlı giriş 0.5 ms için hızlı giriş 1 ms için hızlı giriş 4 ms için hızlı giriş 12 ms için hızlı giriş |
| Dijital çıkış sayısı | 4 transistör hızlı çıkış |
| Dijital çıkış gerilimi | 24 V DC |
| Dijital çıkış akımı | 0.5 A için hızlı çıkış (Q0...Q3) |
| Dijital çıkış tipi | Transistör |
| Dijital çıkış lojiği | Kaynak |
| çıkış gerilimi limitleri | 30 V DC |
| Ortak çıkış başına maksimum akım | 0,5 Aile Q0...Q3 terminal için hızlı çıkış |
| Maksimum çıkış frekansı | 300 kHz |
| doğruluk | +/- % 0,1 -de 0,02…0,1 kHz için hızlı çıkış +/- 1 % -de 0,1…1 kHz için hızlı çıkış |
| Maksimum kaçak akımı | 10 µA için çıkış |
| Maksimum tungsten yükü | <1,5 W |
| koruma tipi | Otomatik sıfırlamalı kısa devre ve aşırı yük koruması Ters polarite koruması Kısa devre koruması |
| sıfırlama süresi | 200 ms otomatik sıfırlama hızlı çıkış |
| G/Ç genişleme modülünün sayısı | 7 için TM3 IO module (uzak G/Ç mimarisi) 7 için TM3 IO module (yerel G/Ç mimarisi) 64 için TM3, TM5 or TM7 IO island (dağıtılmış G/Ç mimarisi) |
| 1 talimatın uygulanma süresi | 0,003 ms |
| bellek kapasitesi | 32 MB için program RAM 32 MB için OS/website RAM 192 MB için sistem belleği RAM |
| yedeklenen veri | 1 GB dahili flash bellek için kullanıcı programlarının yedeği |
| veri depolama ekipmanı | <= 32 GB SDHC kart (opsiyonel) |
| yedekleme süresi | 1000 h -de 25 °C |
| uygulama yapısı | 8 olay görevi 4 döngüsel ana görev 3 döngüsel ana görev + 1 serbest duruş görevi 8 harici olay görevi |
| gerçek zamanlı saat | Ile |
| saat sapması | <= 10 s/month -de 25 °C |
| döngü süresi | 0,5 ms |
| konumlama fonksiyonları | Libraries axes coordinated fonksiyon |
| entegre bağlantı tipi | Ethernet 1ile RJ45 konnektör ve 10/100BASE-T Ethernet 2ile 2 RJ45 konnektör ve 100/1000BASE-T Seri bağlantıile RJ45 konnektör ve RS232/RS485 Smart Communication Bus TM3 IO bus USB tip mini B |
| iletim hızı | 115 kbit/s veriyolu uzunlugu için 15 m için RS485 115 kbit/s veriyolu uzunlugu için 3 m için RS232 480 Mbit/sn veriyolu uzunlugu için 3 m için USB 10, 100 Mbit/sn için Ethernet1 10/100/1000 Mbit/s için Ethernet2 |
| haberleşme port protokolü | Ethernet/IP adapter Ethernet/IP scanner Modbus TCP İstemci/sunucu Modbus TCP IO scanner Modbus TCP NVL Ethernet RSTP Modbus SL İstemci/sunucu Modbus SL IO scanner Modbus SL modem management Machine Expert ASCII manager ASCII modem management |
| Maksimum alıcı sayısı | Ethernet/IP: <64 Modbus TCP: <64 Modbus TCP/EtherNet/IP: <128 |
| haberleşme hizmeti | MQTT'ler OPC UA sunucusu (Şifreleme) OPC UA istemcisi (Şifrele) HTTP Yöntemleri (API) Web sunucusu Web görseli TLS 1.2 TLS 1.3 SNTP NTP istemcisi/sunucusu FTP istemcisi/sunucusu FTP sunucusu SQL istemcisi (uzaktan erişim) DHCP istemcisi DHCP sunucusu DNS istemcisi POP3 istemcisi SMTP istemcisi SMMP istemcisi/sunucusu |
| yerel sinyalleme | PWR: 1 LED (yeşil/kırmızı) RUN: 1 LED (yeşil/kırmızı) ERROR (hata): 1 LED (yeşil/kırmızı) Stop forced: 1 LED (yeşil/kırmızı) G/Ç hatası (G/Ç): 1 LED (yeşil/kırmızı) SD card activity: 1 LED (green/orange) SL activity: 1 LED (green/orange) ETH1 state: 1 LED (yeşil/kırmızı) ETH2 state: 1 LED (yeşil/kırmızı) EIP MS: 1 LED (yeşil/kırmızı) EIP NS: 1 LED (yeşil/kırmızı) |
| elektrikli bağlantı | çıkarılabilir yaylı terminal bloğugirişler ve çıkışlar için çıkarılabilir yaylı terminal bloğu24 V DC güç beslemesine bağlantı için |
| Aygıtlar arasında maksimum kablo mesafesi | Ekranlı kablo: <3 m için hızlı giriş Ekranlı kablo: <3 m için hızlı çıkış Ekransız kablo: <50 m için giriş Ekransız kablo: <50 m için çıkış Ekranlı kablo: <30 m için RS485 bağlantı Ekranlı kablo: <15 m için RS232 |
| yalıtım | Hızlı giriş ve dahili lojik arasında -de 550 V AC Girişler arasında yalıtımsız Çıkış ve dahili lojik arasında -de 550 V AC Çıkışlar arasında yalıtımsız Between input and output -de 550 V AC Besleme ve dahili lojik arasında -de 550 V AC Besleme ve toprak arasında yalıtımsız |
| kesinti dayanımı | 1 kV güç hatları (DC) ortak mod 'e uygunIEC 61000-4-5 1 kV ekranlı kablo ortak mod 'e uygunIEC 61000-4-5 0,5 kV röle çıkışı diferansiyel mod 'e uygunIEC 61000-4-5 1 kV giriş ortak mod 'e uygunIEC 61000-4-5 1 kV transistör çıkışı ortak mod 'e uygunIEC 61000-4-5 |
| montaj desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 sabitleme kitli plaka veya panel |
| Yükseklik | 100 mm |
| Derinlik | 90 mm |
| Genişlik | 125 mm |
| Ürün ağırlığı | 0,655 kg |
| Ortam | |
|---|---|
| Standartlar | UL 61010-1 UL 61010-2-201 CSA C22.2 No 61010-1 CSA C22.2 No 61010-2-201 CSA C22.2 No 213 ANSI/ISA 12-12-01 IEC 61131-2 |
| Ürün sertifikaları | CE cULus cULus HazLoc Sınıf I Bölüm 2 CSA 22-2 No 213 RCM EAC Achilles KC |
| elektrostatik deşarja direnç | 4 kV kontakta 'e uygunIEC 61000-4-2 8 kV havada 'e uygunIEC 61000-4-2 |
| elektromanyetik alanlara direnç | 10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunIEC 61000-4-3 |
| hızlı geçici akımlara direnç | 2 kV 'e uygunIEC 61000-4-4 (güç hatları) 1 kV 'e uygunIEC 61000-4-4 (Ethernet hattı) 1 kV 'e uygunIEC 61000-4-4 (seri bağlantı) 1 kV 'e uygunIEC 61000-4-4 (giriş) 1 kV 'e uygunIEC 61000-4-4 (transistör çıkışı) |
| radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç | 10 V 0,15...80 MHz 'e uygunIEC 61000-4-4 3 V 0,1...80 MHz 10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) |
| elektromanyetik emisyon | Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunIEC 55011 Yayılmalı emisyonlar - test seviyesi: 40 dBµV/m -de 30…230 kHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunIEC 55011 Yayılmalı emisyonlar -de 230…1000 MHz 'e uygunIEC 55011 |
| mikro kırılmalara bağışıklık | 0,01 ms |
| çalışma için ortam hava sıcaklığı | -20…60 °C (yatay kurulum) -20…50 °C (dikey kurulum) -20…45 °C (flat mounting) |
| Depolama ortam koşulları | -40…85 °C |
| bağıl nem | 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) |
| IP koruma derecesi | IP20 |
| kirletme derecesi | 2 |
| çalışma yüksekliği | 0...2000 m |
| depolama yüksekliği | 0…3000 m |
| titreşim direnci | 3,5 mm -de 2…8,4 Hz üzerinde simetrik ray 1 gn -de 8,4…200 Hz üzerinde simetrik ray 3,5 mm -de 2…8,4 Hz üzerinde panel montajı 1 gn -de 8,4…200 Hz üzerinde panel montajı |
| darbe dayanımı | 15 gn için 11 ms |
| Paketleme üniteleri | |
|---|---|
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 14,0 cm |
| Package 1 Width | 13,5 cm |
| Package 1 Length | 18,5 cm |
| Package 1 Weight | 823,0 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 8 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 7,2 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 64 |
| Package 3 Height | 75,0 cm |
| Package 3 Width | 40,0 cm |
| Package 3 Length | 80,0 cm |
| Package 3 Weight | 68 kg |
| Sözleşme garantisi | |
|---|---|
| Garanti | 18 ay |
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
