| Ana | |
|---|---|
| Ürün serisi | Harmony XALE |

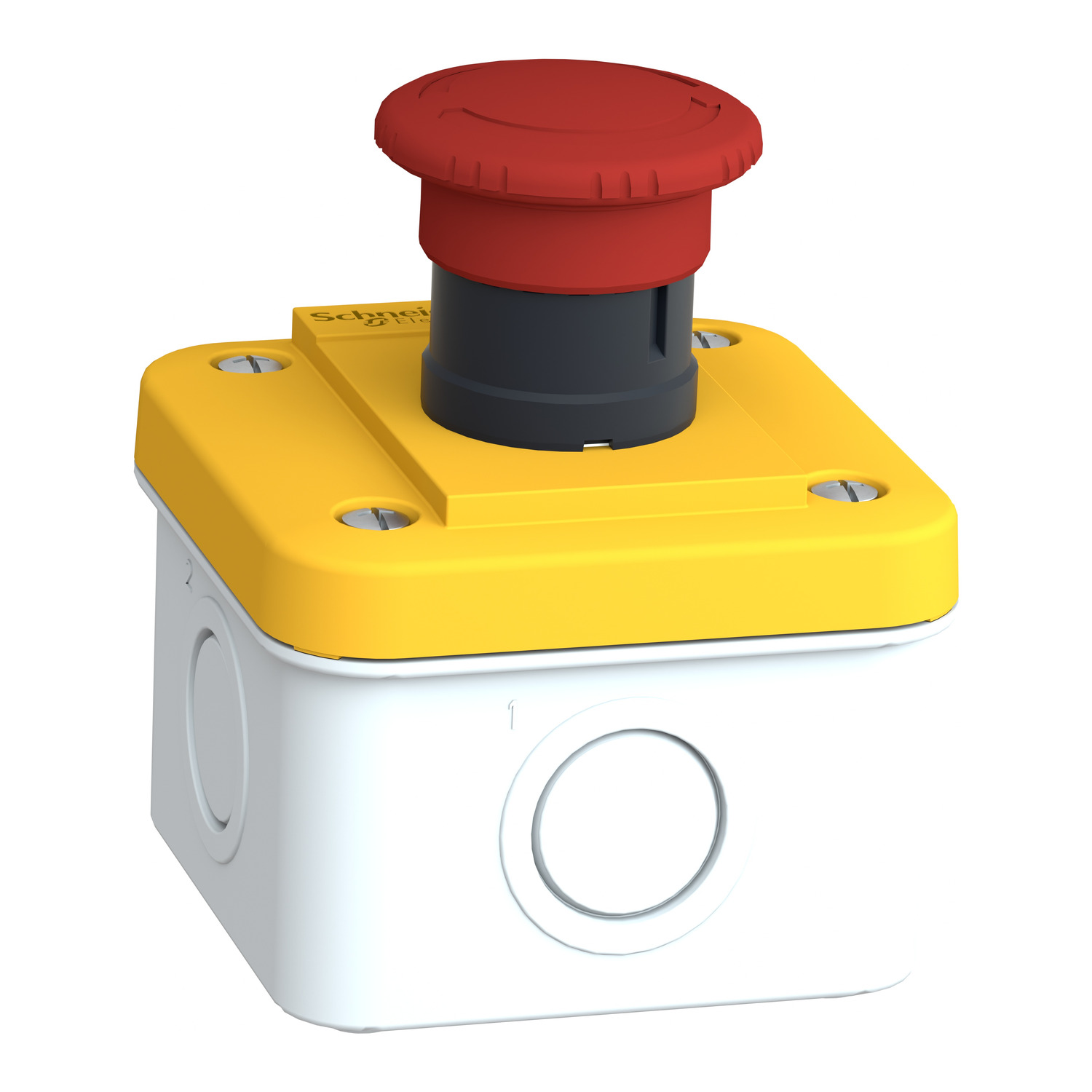

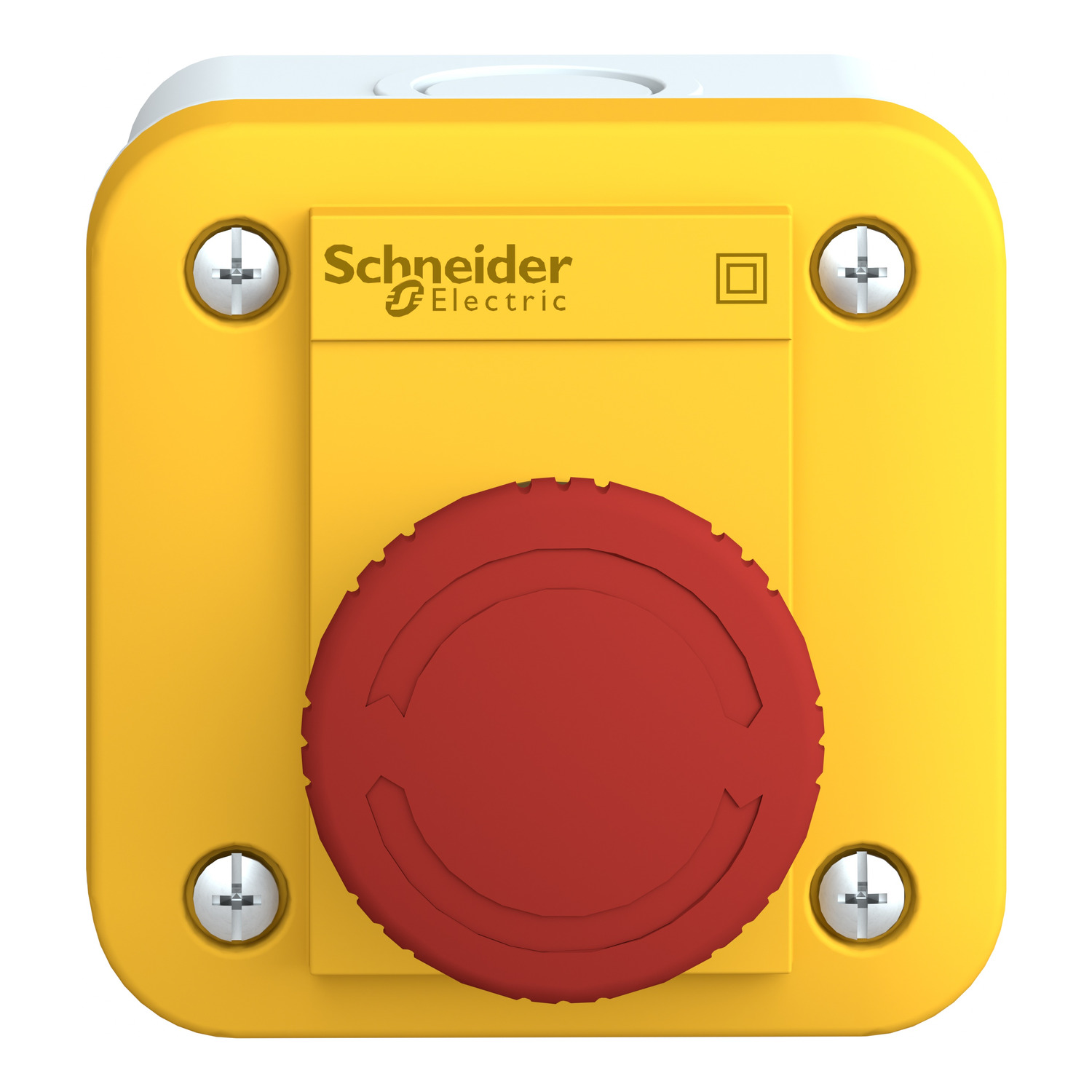

| Ürün ya da bileşen tipi | Eksiksiz kontrol istasyonu |
| Ürün grubu | XALE |
| ürün varış yeri | XB7 Ø 22 mm kontrol ve sinyalleme birimleri için |
| kontrol istasyonu uygulaması | Acil kapatma fonksiyonu |
| muhafazanın tabanının rengi | Açık gri (RAL 7035) |
| kapağın rengi | Sarı (RAL 1021) |
| malzeme | ABS (akrilonitril butadiyen stiren) |
| IP koruma derecesi | IP54 'e uygunIEC 60529 |
| kontrol istasyonu düzenleme | 1 mantar başlık basmalı düğmesi, kırmızı, mandallama 1 NA + 1 NK |
| kontak işlemi | Yavaş kesen |
| Tamamlayıcı | |
|---|---|
| kablo girişi | 2 knock-out, kelepçeleme kapasitesi: 16 mm ISO M20 için 4 knock-out |
| Ürün ağırlığı | 0,11 kg |
| İşaretleme | CE |
| pozitif açıklık | Ile 'e uygunIEC 60947-5-1 ek K |
| kisa devre korumasi | 4 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1 |
| [Ui] nominal yalıtım voltajı | 250 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunIEC 60947-1 |
| [Ie] nominal çalışma akımı | 0,1 A -de 250 V, DC-13, R300 'e uygunIEC 60947-5-1 0,22 A -de 125 V, DC-13, R300 'e uygunIEC 60947-5-1 0,3 A -de 240 V, AC-14, D300 'e uygunIEC 60947-5-1 0,6 A -de 120 V, AC-14, D300 'e uygunIEC 60947-5-1 |
| elektrik güvenilirliği IEC 60947-5-4 | Λ <= 10exp(-6) -de 17 V ve 5 mA 'e uygunIEC 60947-5-4 |
| Ortam | |
|---|---|
| koruyucu bakım | TC |
| Depolama ortam koşulları | -40…70 °C |
| çalışma için ortam hava sıcaklığı | -25…55 °C |
| elektrik çarpmasına karşı koruma sınıfı | Sınıf II 'e uygunIEC 60536 |
| IK koruma derecesi | IK05 conforming to IEC 62262 |
| Standartlar | IEC 60947-1 IEC 60947-5-1 IEC 62208 IEC 60947-5-5 |
| Paketleme üniteleri | |
|---|---|
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 7 cm |
| Package 1 Width | 11,8 cm |
| Package 1 Length | 13,8 cm |
| Package 1 Weight | 130 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 25 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 3,755 kg |
| Sözleşme garantisi | |
|---|---|
| Garanti | 18 months |
