| Ana | |
|---|---|
| Ürün serisi | Harmony XB4 |

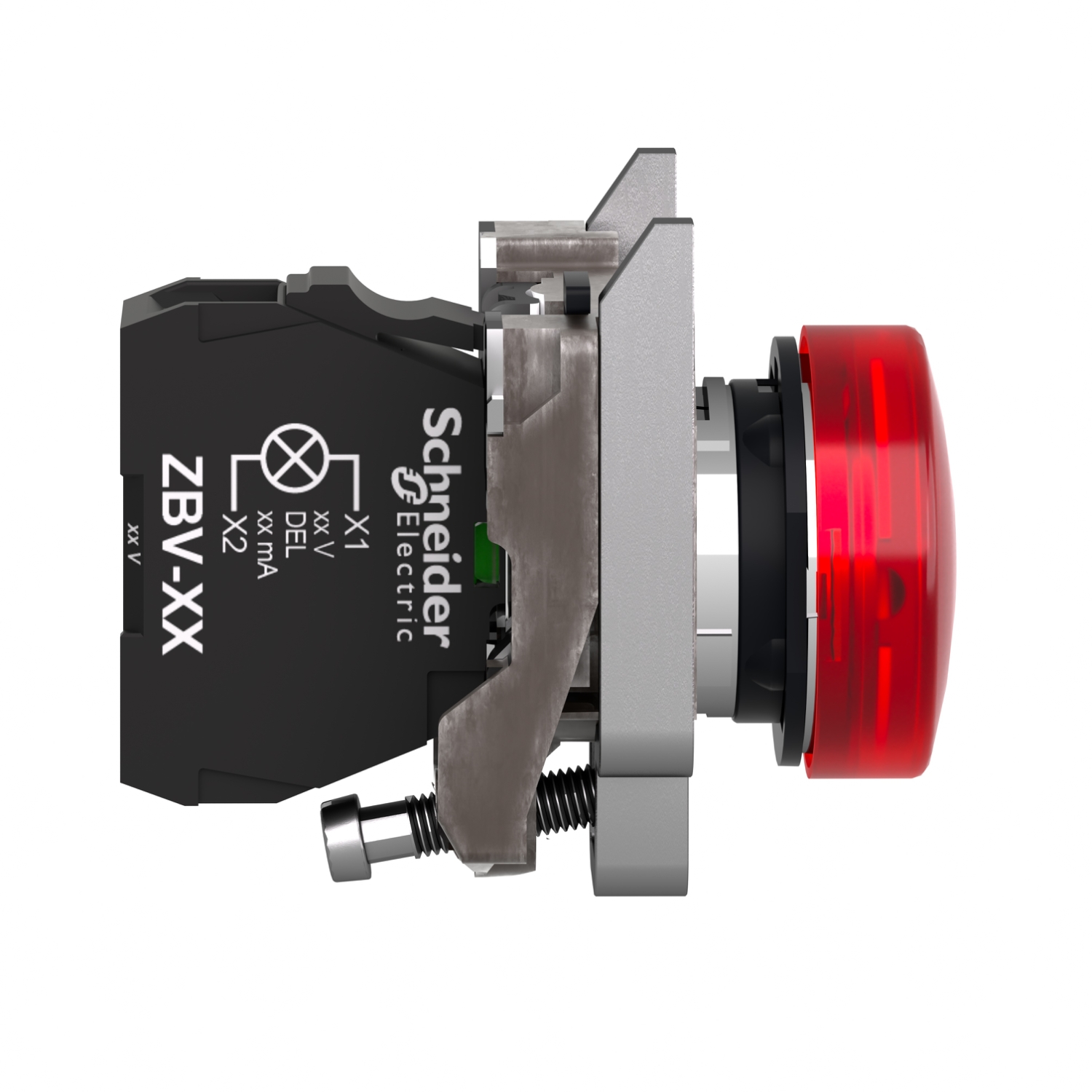

| Ürün ya da bileşen tipi | Eksiksiz pilot ışığı |
| Ürün grubu | XB4 |
| şev malzemesi | Krom kaplı metal |
| sabitleme bileziği malzemesi | Zamak |
| başlık tipi | Standard |
| montaj çapı | 22 mm |
| bölünemez miktar başına satış | 1 |
| toz bölgesi | Bölge 21 - 22 |
| operatör ek bilgisi | Daz lens ile |
| Tamamlayıcı | |
|---|---|
| yüksek basınçlı rondelaya direnç | 7000000 Pa -de 55 °C, mesafe: 0,1 m |
| cihaz montajı | Sabitleme deliği - çap: 22,5 mm 22,3 +0,4/0 |
| sabitleme merkezi | >= 30 x 40 mm (destek paneli) |
| gömme derinliği | 43 mm |
| İşaretleme | Ex tb IIIC |
| sinyalleme birimi başlığı biçimi | Yuvarlak |
| başlık/operatör veya lens rengi | Kırmızı |

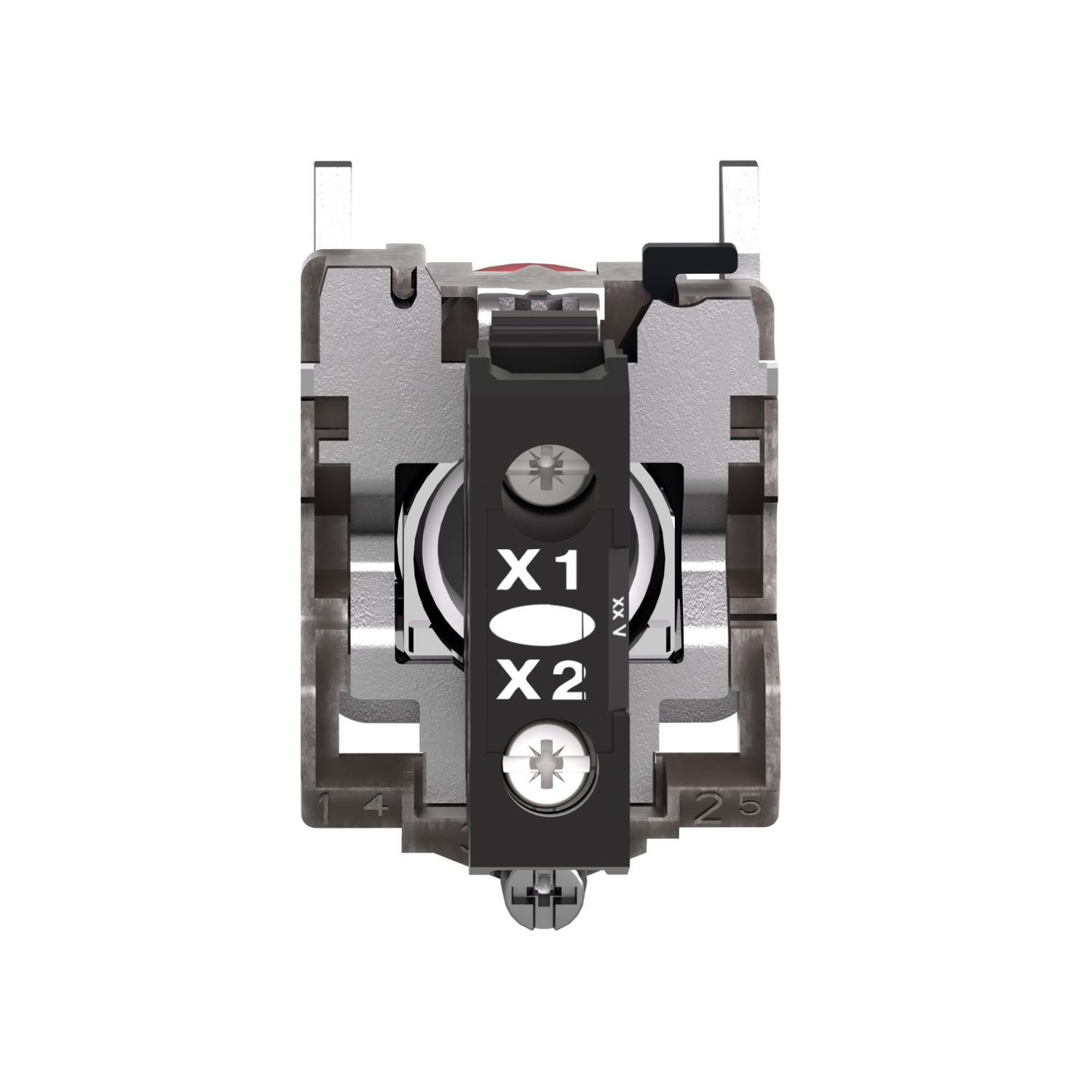

| bağlantılar - terminaller | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1 Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunIEC 60947-1 |
| [Ui] nominal yalıtım voltajı | 250 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunIEC 60947-1 |
| sinyalleme tipi | Sabit |
| ışık kaynağı | Entegre LED |
| ışık kaynağı rengi | Kırmızı |
| [Us] nominal besleme gerilimi | 24 V AC/DC 50/60 Hz |
| besleme gerilimi limitleri | 19,2…30 V DC 21,6…26,4 V AC |
| akım tüketimi | 18 mA |
| hizmet ömrü | 100000 h nominal gerilimde ve 25 °C |
| kesinti dayanımı | 1 kV 'e uygunIEC 61000-4-5 |
| Ortam | |
|---|---|
| koruyucu bakım | TH |
| Depolama ortam koşulları | -40…70 °C |
| çalışma için ortam hava sıcaklığı | -20…60 °C |
| aşırı gerilim kategorisi | I 'e uygunIEC 60536 |
| IP koruma derecesi | IP65 'e uygunIEC 60529 |
| NEMA koruma derecesi | NEMA 13 NEMA 4X |
| IK koruma derecesi | IK05 conforming to IEC 50102 |
| Standartlar | IEC 60079-0:2009 EN 60079-31:2009 IEC 61000-6-2 IEC 60079-0:2007 IEC 60079-31:2008 |
| direktifler | 94/9/EC - ATEX yönerge |
| Ürün sertifikaları | INERIS 04ATEX9004U |
| titreşim direnci | 5 gn (f= 12…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| hızlı geçici akımlara direnç | 2 kV 'e uygunIEC 61000-4-4 |
| elektromanyetik alanlara direnç | 10 V/m 'e uygunIEC 61000-4-3 |
| elektrostatik deşarja direnç | 6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2 8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2 |
| elektromanyetik emisyon | Sınıf B 'e uygunIEC 55011 |
| Paketleme üniteleri | |
|---|---|
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 3,0 cm |
| Package 1 Width | 15,8 cm |
| Package 1 Length | 23,0 cm |
| Package 1 Weight | 90,0 g |
| Unit Type of Package 2 | S01 |
| Number of Units in Package 2 | 10 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 15,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 1,096 kg |
| Sözleşme garantisi | |
|---|---|
| Garanti | 18 months |
