| Ana | |
|---|---|
| Ürün serisi | Harmony XPE |

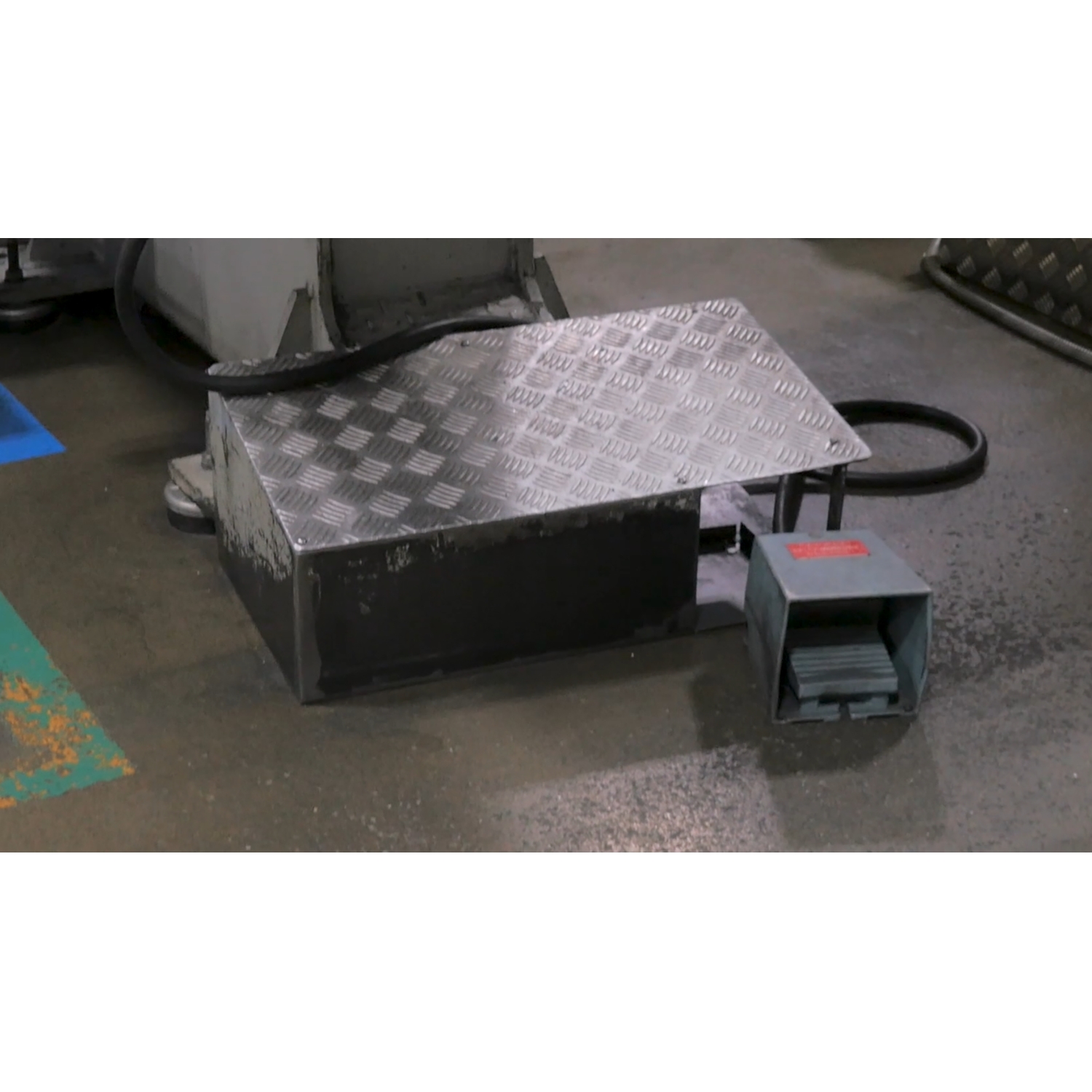

| Ürün ya da bileşen tipi | Ayak anahtarı |
| malzeme | Metal |
| ayak anahtarı tipi | Tek ayak anahtarı |
| Ürün grubu | XPEM |
| tetik mekanizması | Tetik mekanizmasız |
| kontak işlemi | 1 adım |
| kontak tipi ve düzenleme | 2 NK + NA |
| Renk | Mavi |
| Tamamlayıcı | |
|---|---|
| pozitif açıklık | Ile 'e uygunIEC 60947-5-1 ek K |
| bağlantılar - terminaller | Vida kelepçesi terminali, <= 1 x 2,5 mm² kablo uçlu veya uçsuz Vida kelepçesi terminali, <= 2 x 1,5 mm² kablo uçlu veya uçsuz |
| kablo girişi | Pg 16 kablo rakoru için 2 giriş tapped |
| Mekanik dayanıklılık | 15000000 cycles |
| [Ie] nominal çalışma akımı | 3 A, 240 V, AC-15, A300 0,27 A, 250 V, DC-13, Q300 'e uygunIEC 60947-5-1 ek A |
| [Ui] nominal yalıtım voltajı | 500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 500 V (kirlilik derecesi 3) 'e uygunNF C 20-040 grup C 500 V (kirlilik derecesi 3) 'e uygunVDE 0110 grup C 300 V 'e uygunUL 508 300 V 'e uygunCSA C22.2 No 14 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1 |
| Terminaller arasında maksimum direnç | 25 MOhm 'e uygunIEC 60255-7 kategori 3 25 MOhm 'e uygunNF C 93-050 yöntem A |
| kisa devre korumasi | 10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1 10 A kartuş sigortası tip gG 'e uygunVDE 0660-200 |
| W cinsinden nominal çalışma gücü | 10 W DC-13, çalisma hizi <60 cyc/mn, 5000000 cycles, 24 V, yük faktörü: 0,5 'e uygunIEC 60947-5-1 appendix C 4 W DC-13, çalisma hizi <60 cyc/mn, 5000000 cycles, 120 V, yük faktörü: 0,5 'e uygunIEC 60947-5-1 appendix C 7 W DC-13, çalisma hizi <60 cyc/mn, 5000000 cycles, 48 V, yük faktörü: 0,5 'e uygunIEC 60947-5-1 appendix C |
| Ürün ağırlığı | 1,2 kg |
| Ortam | |
|---|---|
| Standartlar | IEC 60947-5-1 VDE 0660-200 |
| Ürün sertifikaları | FIMKO CSA |
| koruyucu bakım | TC |
| çalışma için ortam hava sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -40…70 °C |
| titreşim direnci | 15 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 150 gn 'e uygunNF E 09-031 20 gn 'e uygunIEC 60068-2-27 |
| aşırı gerilim kategorisi | Sınıf I 'e uygunIEC 61140 Sınıf I 'e uygunNF C 20-030 |
| IP koruma derecesi | IP66 'e uygunIEC 60529 |
| Paketleme üniteleri | |
|---|---|
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 8,800 cm |
| Package 1 Width | 12,000 cm |
| Package 1 Length | 18,800 cm |
| Package 1 Weight | 1,338 kg |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 4 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 5,733 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 64 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 101,540 kg |
| Sözleşme garantisi | |
|---|---|
| Garanti | 18 months |
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
