| Ana | |
|---|---|
| Ürün serisi | Modicon Güvenlik otomasyonu |

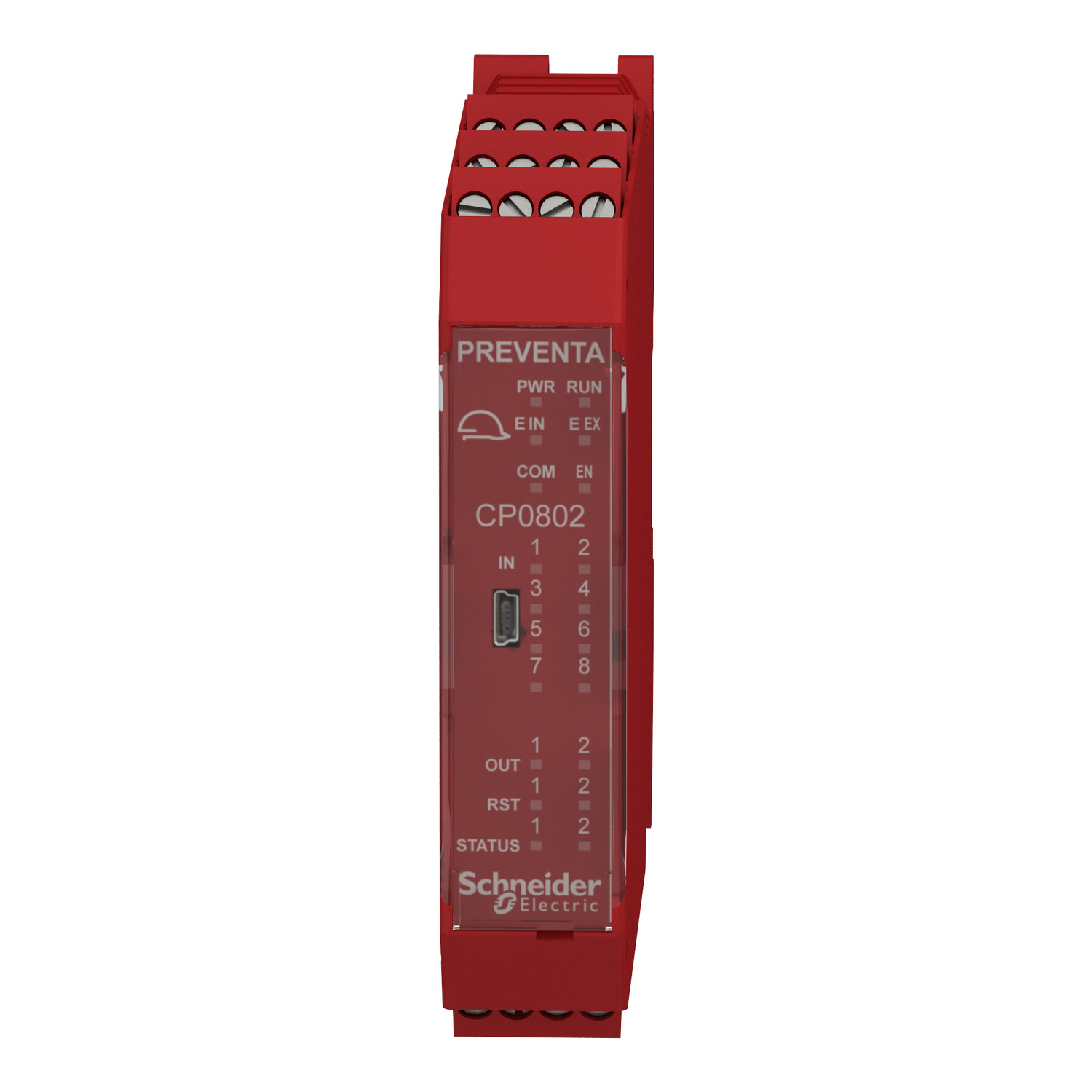

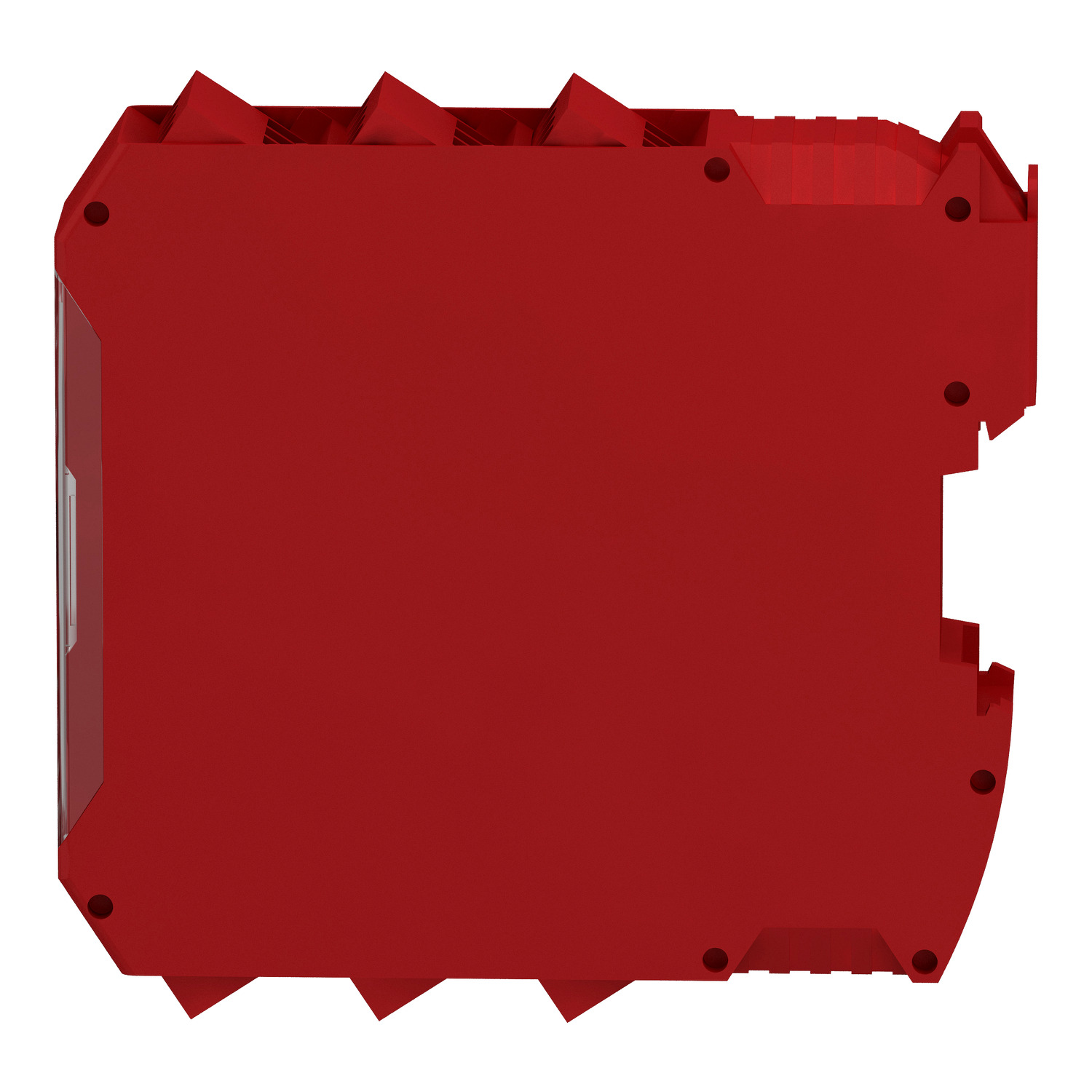

| Ürün ya da bileşen tipi | Güvenlik denetleyicisi CPU |
| Ürün grubu | XPSMCM |
| elektrikli bağlantı | Vidalı terminal |
| [Us] nominal besleme gerilimi | 24 V - 20...20 % DC |
| girişlerin sayısı | 8 dijital için giriş bağlantısı 2 dijital için interlock start/restart or external device monitoring |
| çıkışların sayısı | 2 güvenlik çıkışları OSSD için contactor/drive connection 4 test için line control outputs 2 configurable için diagnostic connection |
| Dijital giriş gerilimi | 24 V |
| Dijital çıkış akımı | 400 mA |
| Dijital giriş akımı | 400 mA |
| Dijital giriş tipi | Güvenlik girişi PNP |
| Dijital çıkış tipi | PNP |
| modülün fonksiyonu | Acil durdurma 'e uygunEN/ISO 13850 Guard monitoring 'e uygunEN/ISO 14119 Anahtar izlemeyi etkinleştirme 'e uygunEN/IEC 60947-5-1 Işık perdesi izleme 'e uygunEN/IEC 61496-1 Ayak anahtarı izleme 'e uygunEN/IEC 60947-5-1 Manyetik anahtar izleme 'e uygunEN/ISO 14119 Çift el kontrol 'e uygunEN 574 Güvenlik matı izleme 'e uygunEN/ISO 14119 Anahtar izlemeyi etkinleştirme 'e uygunTR 61326-1 Işık perdelerinin sessiz fonksiyonu 'e uygunEN/IEC 60947-5-1 Counter functions 'e uygunEN/IEC 61800-5-2 Hız izleme 'e uygunEN/IEC 61800-5-2 |
| Tamamlayıcı | |
|---|---|
| girişler arasında senkronizasyon süresi | < 0,5 msn |
| W cinsinden güç dağılımı | 3 W |
| G/Ç genişleme modülünün sayısı | 14ile 128 ayrık çıkış(lar) için giriş 14ile 16 ayrık çıkış(lar) için çıkış |
| entegre bağlantı tipi | Arka panel genişletme veriyolu USB 2.0 portu |
| veri depolama ekipmanı | SD kart (opsiyonel) |
| endüktif yük | 30 mH |
| yük kapasitansı | 0,82 µF |
| güvenlik seviyesi | Kategori 4'e erişebilir 'e uygunEN/ISO 13849-1 PL = e değerine erişebilir 'e uygunEN/ISO 13849-1 Tip 4 'e uygunEN/IEC 61496-1 SILCL 3 'e uygunIEC 62061 |
| kalite etiketleri | CE |
| yerel sinyalleme | 1 LED yeşilile PWR isaret için güç AÇIK 1 LED yeşilile RUN isaret için RUN (durum) 1 LED kırmızıile E IN isaret için internal error 1 LED kırmızıile E EX isaret için external error 1 LED turuncuile COM isaret için haberleşme 1 LED maviile EN isaret için master enable 8 LED sarıile IN isaret için giriş durumu 2 LED yeşil/kırmızıile ÇIKIŞ isaret için çıkış durumu 2 LED sarıile RST isaret için sinyali yeniden başlatma 2 LED sarıile STATUS isaret için çıkış kanalı |
| bağlantılar - terminaller | 2 captive screw terminals, removable terminal block 1 captive screw terminals, removable terminal block |
| kablo kesiti | 0,2…1,5 mm² - AWG 24...AWG 16 esnek kablokablo uçsuz 0,2…2,5 mm² - AWG 24...AWG 14 esnek kablokablo uçsuz 0,25…1 mm² - AWG 23...AWG 18 esnek kablokablo uçlu, şevsiz 0,25…2,5 mm² - AWG 23...AWG 14 esnek kablokablo uçlu, şevli 0,25…1,5 mm² - AWG 23...AWG 16 esnek kablokablo uçlu, şevsiz 0,5…1,5 mm² - AWG 20...AWG 16 esnek kablokablo uçlu, çift şevli 0,2…1 mm² - AWG 24...AWG 18 katı kablokablo uçsuz 0,2…2,5 mm² - AWG 24...AWG 14 katı kablokablo uçsuz |
| montaj desteği | Omega 35 mm DIN rayı 'e uygunEN 50022 |
| Derinlik | 114,5 mm |
| Yükseklik | 99 mm |
| Genişlik | 22,5 mm |
| Ürün ağırlığı | 0,25 kg |
| Ortam | |
|---|---|
| Standartlar | EN/IEC 61508 EN/ISO 13849-1 EN/IEC 61496-1 EN/IEC 61800-5-1 IEC 62061 |
| Ürün sertifikaları | cULus RCM TÜV |
| IP koruma derecesi | IP20 |
| çalışma için ortam hava sıcaklığı | -10…55 °C |
| Depolama ortam koşulları | -20…85 °C |
| Bağıl Nem | 10…95 % |
| kirletme derecesi | 2 |
| [Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunEN/IEC 61800-5-1 |
| güvenlik güvenilirlik verisi | PFHd = 6.06E-9 1/h DC > % 99 MTTFd < 100 years high |
| yalıtım | 250 V AC between power supply and housing 'e uygunEN/IEC 61800-5-1 |
| aşırı gerilim kategorisi | II |
| elektromanyetik uyumluluk | Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontakta) conforming to EN/IEC 61000-4-2 Elektrostatik deşarj bağışıklık testi - test level: 20 kV (havada) conforming to EN/IEC 61000-4-2 Elektromanyetik alanlara duyarlılık - test level: 10 V/m (80...1000 MHz) conforming to EN/IEC 61000-4-3 Elektromanyetik alanlara duyarlılık - test level: 30 V/m (1,4 GHz...2 GHz) conforming to EN/IEC 61000-4-3 |
| titreşim direnci | +/-0,35 mm (f= 10…55 Hz) 'e uygunEN/IEC 61496-1 |
| darbe dayanımı | 10 gn (süre = 16 ms) için 1000 shocks on each axis 'e uygunEN/IEC 61496-1 |
| hizmet ömrü | 20 yr |
| Paketleme üniteleri | |
|---|---|
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 4,500 cm |
| Package 1 Width | 12,500 cm |
| Package 1 Length | 16,500 cm |
| Package 1 Weight | 249,000 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 26 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 6,908 kg |
| Sözleşme garantisi | |
|---|---|
| Garanti | 18 ay |
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
×
![]()
