| Ana | |
|---|---|

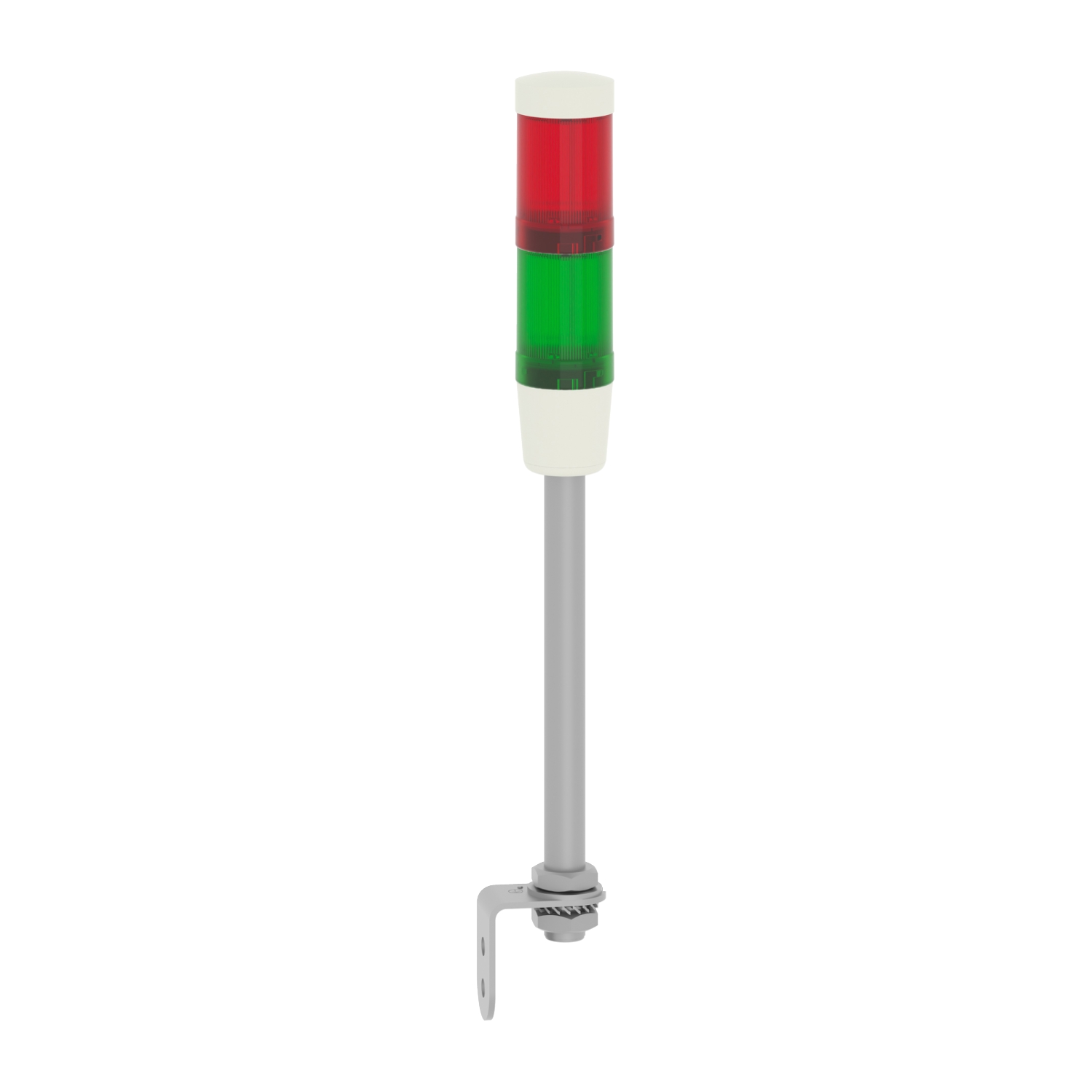

| Ürün serisi | Harmony XVM |
| Ürün ya da bileşen tipi | Önceden monte edilmiş ve ön kablolu gösterge bankası |
| gösterge ışığı veya gösterge bankası birimi tipi | 2 ışıklı birim |
| bileşen adı | XVM |
| ışık kaynağı | Yeşil super bright LEDile BA 15d taban sabit sinyalleme Kırmızı super bright LEDile BA 15d taban sabit sinyalleme |
| ışık bloğu rengi | Kırmızı/yeşil |
| [Us] nominal besleme gerilimi | 24 V AC/DC |
| gösterge bankası taban tipi | Zilsiz taban |
| Montaj Tipi | Dikey |
| Tamamlayıcı | |
|---|---|
| kit düzenleme | Kapak Alüminyum destek borusu Plastik sabitleme plakası Taban birimi |
| montaj çapı | 45 mm |
| bağlantılar - terminaller | Çok uçlu, 1 x 0,325 mm² (AWG 22) |
| İşaretleme | CE |
| montaj desteği | Alüminyum tüp |
| [Ui] nominal yalıtım voltajı | 250 V 'e uygunIEC 60947-1 |
| nominal gerilim limiti | 0,85...1,1 Un 'e uygunIEC 60947-5-1 |
| akım tüketimi | 43 mA üzerinde sabit LED birimi |
| [Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunIEC 60947-1 |
| Ürün ağırlığı | 0,395 kg |
| Ortam | |
|---|---|
| IP koruma derecesi | IP42 dikey konum 'e uygunIEC 60529 |
| Ürün sertifikaları | CCC |
| Standartlar | IEC 60947-5-1 IEC 60947-1 |
| Depolama ortam koşulları | -25…70 °C |
| çalışma için ortam hava sıcaklığı | -10…50 °C |
| aşırı gerilim kategorisi | Sınıf I 'e uygunIEC 60947-1 Sınıf I 'e uygunIEC 60947-5-1 Sınıf I 'e uygunIEC 61140 |
| koruyucu bakım | TC |
| Paketleme üniteleri | |
|---|---|
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,5 cm |
| Package 1 Width | 8,3 cm |
| Package 1 Length | 54,0 cm |
| Package 1 Weight | 516,0 g |
| Unit Type of Package 2 | S04 |
| Number of Units in Package 2 | 20 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 40,0 cm |
| Package 2 Length | 60,0 cm |
| Package 2 Weight | 11,375 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 80 |
| Package 3 Height | 80,0 cm |
| Package 3 Width | 80,0 cm |
| Package 3 Length | 60,0 cm |
| Package 3 Weight | 54,788 kg |
| Sözleşme garantisi | |
|---|---|
| Garanti | 18 months |
